如何用摇表测量接地电阻？

摇表是一种常用的电工检测工具，其用途广泛，包括测量接地电阻。接地电阻是评估接地系统是否有效的重要指标，直接关系到电气安全。本文将详细介绍如何使用摇表测量接地电阻，包括测量前的准备、测量方法、以及测量过程中需要注意的问题。

测量前的准备

在使用摇表测量接地电阻之前，首先需要确保摇表本身处于良好的工作状态。以下是测量前的准备工作：

1. 检查摇表：

确保摇表的外观无损坏，电池电量充足。

清洁摇表的接触点，以保证测量时接触良好。

2. 选择合适的测量范围：

根据被测接地电阻的预计值，选择合适的电阻测量范围。

确保测量范围合适可以提高测量结果的准确性。

3. 连接测量设备：

准备一根足够长的接地线，用于连接摇表的“E”（Earth）端子和大地。

准备一根短导线，用于连接摇表的“L”（Line）端子和被测设备的接地点。

如果使用接地棒，应将其插入地下至少1米深。

4. 安全措施：

在进行测量之前，确保被测设备已经断电，以防止触电事故。

选择干燥、温度适宜的环境进行测量，以减少环境对测量结果的影响。

测量方法

根据摇表的类型（手摇式或电子式），测量方法略有不同。以下是具体的测量步骤：

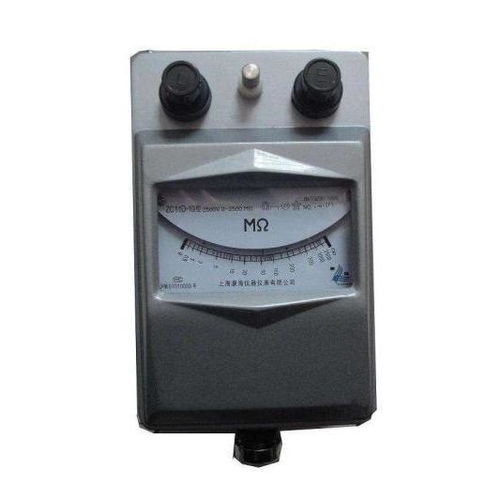

手摇式摇表

1. 连接导线：

将摇表的“L”端子连接到被测设备的接地点。

将摇表的“E”端子连接到大地，通常使用接地线或接地棒。

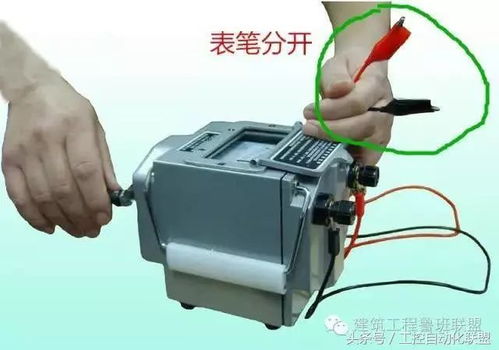

2. 旋转发电机手柄：

缓慢旋转发电机手柄，使指针指向“无穷大”位置。

然后逐渐加速，直到指针稳定在某个位置。

3. 读取电阻值：

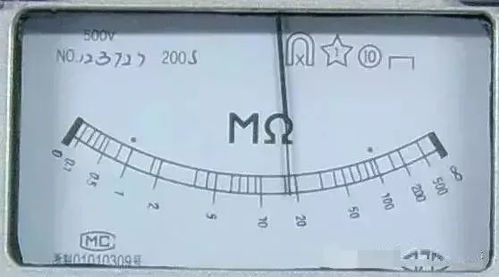

观察摇表的指针，读取电阻值。

电阻值通常以兆欧（MΩ）为单位。

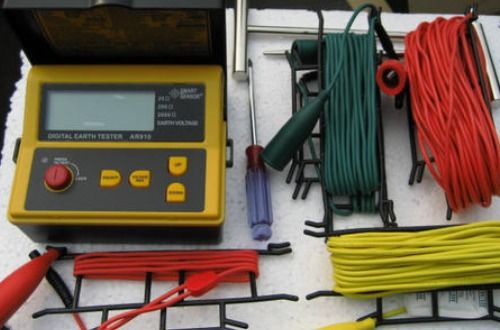

电子式摇表

1. 连接导线：

与手摇式摇表相同，连接“L”端子和“E”端子。

2. 开启电源：

按下电源开关，选择适当的测量范围。

3. 等待读数稳定：

等待几秒钟，直到读数稳定。

4. 读取电阻值：

观察摇表的数字显示屏，读取电阻值。

测量过程中需要注意的问题

在使用摇表测量接地电阻时，需要注意以下几个问题，以确保测量结果的准确性：

1. 选择合适的测量点：

选择接地系统的中心点或关键点进行测量。

考虑接地系统的布局和接地点的分布，以确保测量的代表性。

2. 保持接触良好：

确保摇表与被测设备之间的连接牢固、接触良好。

接触电阻会影响测量结果，因此应尽量减少接触电阻。

3. 避免干扰：

测量时应避免其他电气设备的干扰。

尽量选择远离其他电气设备的位置进行测量。

4. 多次测量取平均值：

为了确保测量结果的准确性，建议对同一测量点进行多次测量。

取多次测量的平均值作为最终结果，以减少偶然误差。

5. 考虑环境因素：

环境温度、湿度和土壤条件都会影响接地电阻的测量结果。

尽量选择适宜的环境条件进行测量，以减少环境对测量结果的影响。

6. 记录测量结果：

记录测量结果，包括电阻值和测量时间。

这有助于后续的数据分析和比较。

7. 摇表的维护和校准：

定期对摇表进行检查和维护，确保其测量精度和可靠性。

如果发现摇表测量不准确，应及时进行校准或维修。

接地电阻的其他测量方法

除了使用摇表测量接地电阻外，还有其他一些测量方法，如两点法、三点法、补偿法、四极法、大电流法和变频法等。这些方法各有优缺点，适用于不同的测量场景。

1. 两点法：

直接用伏安法测量，适用于小型接地装置。

但可靠性和误差较大，电力系统已基本不再使用。

2. 三点法：

在两点法的基础上增加一个辅助电极，适用于小型接地装置的粗略测量。

3. 补偿法：

基于电位降法，通过反复测量和计算，得到较为准确的接地电阻值。

但工作量较大，不利于现场操作。

4. 四极法：

在三极法的基础上再插入一个辅助电压极，以消除引线上产生的互感。

5. 大电流法：

通过在测量电流极中通入大电流，提高信噪比，降低杂散电流对测量结果的影响。

适用于存在较大杂散电流的接地体。

6. 变频法：

注入小电流、低电压，安全性好，能有效消除干扰电流的影响。

近年来逐渐得到广泛应用，提高了测量的准确性和效率。

总结

使用摇表测量接地电阻是电气安全检测中的重要环节。通过正确的准备、测量方法和注意事项，可以确保测量结果的准确性和可靠性。在实际操作中，应根据具体情况选择合适的测量方法，并遵循相关的安全规范。此外，还应定期对摇表进行检查和维护，确保其测量精度和可靠性。通过科学的测量和数据分析，可以为接地系统的设计和维护提供有力的支持。
