轻松学会：如何辨别电解电容的正负极

如何区分电解电容的正极和负极

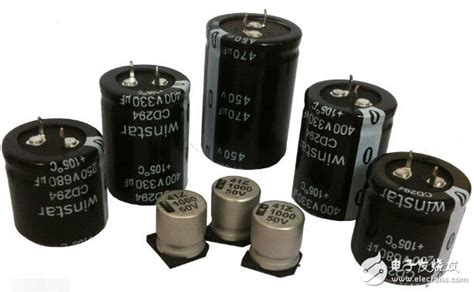

在电子电路中，电解电容是一种常用的元件，具有大容量、高耐压等特点，广泛应用于滤波、储能等场合。然而，由于其特殊的结构和性质，电解电容在使用时必须正确区分其正极和负极，否则可能会导致电容损坏甚至电路失效。本文将从电解电容的工作原理、外观标识、测量方法及实际应用等多个维度，详细探讨如何准确区分电解电容的正极和负极。

一、电解电容的工作原理与极性

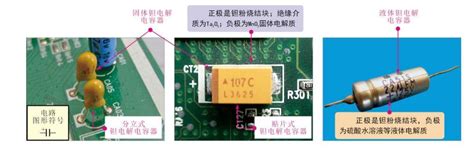

电解电容是利用电解质为介质，通过极化作用储存电荷的一种电容器。其内部结构包括一个浸有电解液的金属箔（通常为铝或钽）作为阳极（正极），另一个金属箔（一般为铜或镍）作为阴极（负极），中间用一层薄纸或塑料薄膜隔开。当外加电压作用于电解电容时，电解液中的正离子向负极移动，负离子向正极移动，从而在金属箔表面形成一层极薄的氧化膜，即电介质层。这层氧化膜能承受较高的电压，且具有很高的绝缘电阻，使得电解电容能够储存大量的电荷。

由于电解电容内部结构的特殊性，其正负极不能互换。如果接反，会导致电解液中的离子反向移动，破坏氧化膜，使电容失去储存电荷的能力，甚至造成电容短路或损坏。因此，正确区分电解电容的正负极至关重要。

二、外观标识

为了便于使用和识别，大多数电解电容都会在外壳上标明正负极。常见的标识方法有以下几种：

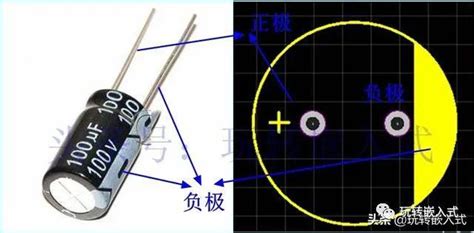

1. 文字符号标识：一些电解电容的外壳上会直接用“+”或“-”符号表示正负极。其中，“+”符号表示正极，“-”符号表示负极。

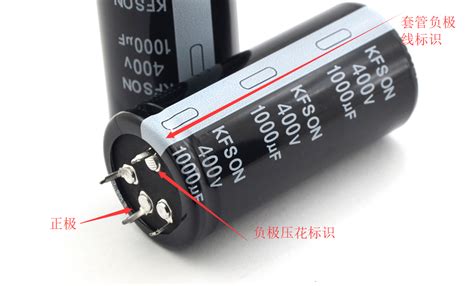

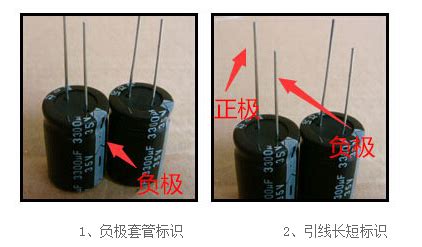

2. 条形标识：有些电解电容的外壳上有一条颜色较深的条纹，这条条纹通常表示负极。同时，条纹的旁边或附近往往还标有“K”或“-”等文字符号，以进一步确认负极。

3. 引脚长短标识：对于引脚式电解电容，通常长引脚为正极，短引脚为负极。这种标识方法直观且易于识别。

4. 极性标记：部分电解电容的外壳上还会印有“P+”或“P-”等极性标记，其中“P+”表示正极，“P-”表示负极。

三、测量方法

除了通过观察外观标识来判断电解电容的正负极外，还可以通过测量其电容量或电阻值来确定。但需要注意的是，这种方法需要借助专业的测量仪器，且操作相对复杂。

1. 使用万用表测量电容量：将万用表设置为电容测量档，然后将电解电容的两个引脚分别接入万用表的两个测量端。在测量过程中，观察万用表显示的电容量值。如果电容量值接近标称值，则表明此时万用表的正极（红表笔）所接的引脚为电解电容的正极；如果电容量值很小或为0，则表明此时万用表的正极所接的引脚为电解电容的负极。这种方法的前提是电解电容未损坏且能正常工作。

2. 使用电阻档测量电阻值：将万用表设置为电阻测量档，然后将电解电容的两个引脚分别接入万用表的两个测量端。在测量过程中，观察万用表显示的电阻值。由于电解电容具有充放电特性，当万用表的正极（红表笔）接电解电容的正极时，电阻值会随时间逐渐减小；而当万用表的正极接电解电容的负极时，电阻值会保持较高或基本不变。通过这种方法可以大致判断电解电容的正负极，但需要注意测量时间和万用表的量程选择。

需要注意的是，使用测量方法判断电解电容的正负极时，应确保电解电容处于未接入电路的状态，以避免测量误差或损坏电路中的其他元件。

四、实际应用中的注意事项

在电子产品的实际设计和生产过程中，正确区分电解电容的正负极至关重要。以下是一些需要注意的事项：

1. 电路设计：在电路设计阶段，应根据电路的要求选择合适的电解电容，并明确标注其正负极。在电路图中，电解电容的正负极通常用“+”和“-”符号表示，以确保后续生产和装配的准确性。

2. 元件采购：在采购电解电容时，应选择质量可靠、信誉良好的供应商。同时，应仔细检查电解电容的外观标识是否清晰、准确，以避免因标识不清而导致后续装配错误。

3. 装配工艺：在装配过程中，应严格按照电路图的要求将电解电容的正负极正确接入电路。对于引脚式电解电容，应确保引脚与电路板的焊接点牢固可靠；对于贴片式电解电容，应使用专业的贴片机进行贴装，并确保其方向正确。

4. 质量检测：在装配完成后，应对电路进行质量检测，以确保电解电容的正负极连接正确且工作正常。可以使用万用表等工具对电解电容的电容量、漏电流等参数进行测量，以验证其性能是否符合要求。

5. 维护保养：在使用过程中，应定期对电路
