CAD快速引线标注：高效制图技巧揭秘

在CAD绘图与设计中，快速引线标注是一项至关重要的功能，它不仅能够帮助设计师清晰、准确地传达设计意图，还能极大地提升工作效率。本文将深入探讨CAD中快速引线标注的应用技巧，包括其基本操作、高级设置、常见问题解决以及在实际项目中的应用实例，旨在帮助广大CAD用户更好地掌握这一功能，从而提升设计质量和工作效率。

CAD（计算机辅助设计）作为现代设计领域不可或缺的工具，其强大的绘图与标注功能为设计师提供了极大的便利。其中，快速引线标注作为一种高效的标注方式，广泛应用于图纸的细节说明、尺寸标注、注释添加等多个环节。通过合理、规范的引线标注，设计师能够确保图纸信息的准确性和可读性，为后续的施工或制造提供有力支持。

一、快速引线标注的基本操作

在CAD软件中，快速引线标注通常通过专门的命令来实现，如AutoCAD中的“LE”（Leader）命令。该命令允许用户创建带有箭头或点的引线，并在其末端添加文字注释或尺寸标注。

1. 启动命令：在CAD命令行输入“LE”并按回车键，即可启动快速引线标注命令。

2. 指定引线起点和终点：随后，CAD会提示用户指定引线的起点和终点。用户可以通过点击图纸上的点来确定这两个位置。在此过程中，用户可以通过输入特定角度或偏移量来控制引线的方向。

3. 添加注释：在指定引线终点后，CAD会弹出一个对话框，允许用户输入注释文本。用户可以在此输入所需的信息，如尺寸值、材料说明、施工注意事项等。

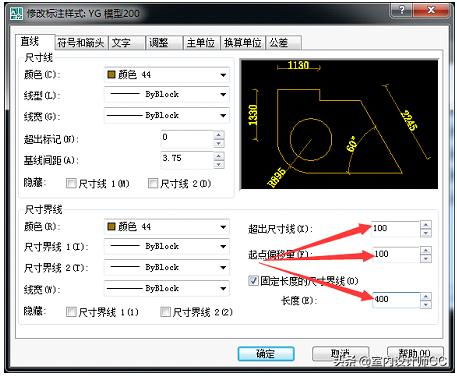

4. 调整引线样式：在创建引线标注时，用户还可以根据需要调整引线的样式，包括箭头类型、引线长度、文字对齐方式等。这些设置通常可以在“标注样式管理器”中进行调整。

二、高级设置与优化技巧

除了基本操作外，快速引线标注还支持多种高级设置和优化技巧，以满足不同设计需求。

1. 自定义箭头样式：CAD允许用户自定义引线的箭头样式，以适应不同的设计风格和标注需求。用户可以在“标注样式管理器”中选择或创建新的箭头样式，并应用到快速引线标注中。

2. 多重引线管理：在处理复杂图纸时，可能需要创建多个引线标注。为了方便管理，CAD提供了多重引线管理功能，允许用户将多个引线标注组合在一起，进行统一编辑和调整。

3. 智能捕捉与对齐：为了提高标注的准确性，CAD软件通常具备智能捕捉和对齐功能。在创建引线标注时，用户可以利用这些功能来精确捕捉图纸上的几何元素，并自动调整文字对齐方式，确保标注的清晰度和可读性。

4. 注释自动更新：在某些CAD软件中，快速引线标注还支持注释的自动更新功能。当图纸上的尺寸或形状发生变化时，相关的引线标注会自动更新以反映最新信息，从而减少了手动修改的麻烦。

三、常见问题解决

在使用快速引线标注时，用户可能会遇到一些常见问题。以下是一些解决方案，以帮助用户更好地应对这些挑战。

1. 引线重叠或交叉：在复杂的图纸中，引线标注可能会相互重叠或交叉，导致信息难以读取。为了避免这种情况，用户可以在创建引线标注时，利用CAD的自动避让功能或手动调整引线位置，确保标注的清晰度和可读性。

2. 文字方向不一致：有时，快速引线标注中的文字方向可能与预期不符。这通常是由于标注样式设置不当或捕捉点不准确导致的。用户可以在“标注样式管理器”中调整文字对齐方式，或在创建标注时注意捕捉点的选择，以确保文字方向的一致性。

3. 标注信息不准确：在某些情况下，快速引线标注中的信息可能不准确或过时。这可能是由于图纸上的变化未及时更新到标注中，或者标注样式设置错误导致的。为了解决这个问题，用户应该定期检查和更新标注信息，并确保标注样式与图纸要求保持一致。

四、实际项目中的应用实例

为了更具体地说明快速引线标注在CAD中的应用，以下提供一个实际项目中的实例。

假设我们正在设计一张机械零件图纸，该图纸包含多个尺寸标注、材料说明和加工要求。为了确保图纸的准确性和可读性，我们可以使用快速引线标注来添加这些信息。

1. 尺寸标注：首先，我们使用快速引线标注命令来添加零件的尺寸信息。在指定引线起点和终点后，我们在注释框中输入尺寸值，并调整文字对齐方式以确保标注的清晰度。

2. 材料说明：接下来，我们利用快速引线标注来添加材料说明。例如，在图纸上标注出零件所使用的材料名称、牌号和规格等信息。这些标注有助于后续的材料采购和加工过程。

3. 加工要求：最后，我们使用快速引线标注来添加加工要求。例如，在图纸上标注出零件的公差范围、表面处理方式、热处理要求等信息。这些标注对于保证零件的加工质量和性能至关重要。

通过合理使用快速引线标注功能，我们成功地在图纸上添加了清晰、准确的标注信息，为后续的施工或制造提供了有力支持。同时，这也提高了设计效率和质量，降低了因标注不清或错误而导致的沟通成本和时间成本。

总之，快速引线标注是CAD软件中一项非常实用的功能。通过掌握其基本操作、高级设置和优化技巧以及常见问题的解决方法，用户能够更好地利用这一功能来提高设计效率和质量。同时，在实际项目中合理应用快速引线标注功能也有助于确保图纸的准确性和可读性，为后续的施工或制造提供有力保障。
