超导核磁共振为何会失超？

超导核磁共振是怎样失超的？

超导核磁共振（MRI）成像设备是现代医学诊断中的重要工具，其高精度和高分辨率的成像能力得益于超导磁体的强大磁场。然而，超导磁体在运行时可能会遇到一个关键问题——失超。了解超导核磁共振失超的过程及其原因，不仅对于专业工程师维护设备至关重要，也能满足普通用户对这一技术现象的好奇心。

一、超导核磁共振基础

磁共振成像设备（MRI）利用核磁共振（NMR）原理，通过外加梯度磁场检测人体内部发射出的电磁波，进而绘制出身体内部的结构图像。在这一过程中，超导磁体扮演着核心角色。超导磁体是指在特定温度（即临界温度）下电阻为零的磁体，这种特性使得它能够长时间维持强大的磁场而无需大量能耗。

超导型磁共振成像系统通常由以下几个关键部分组成：

1. 超导主磁体：产生强大的静态磁场，使人体内的氢原子核磁化。

2. 梯度线圈：在主磁场的基础上叠加微小的梯度磁场，提供空间定位信息。

3. 射频系统：包括射频发射器和接收器，用于激发氢原子核并接收其释放的信号。

4. 计算机处理系统：分析接收到的信号并生成图像。

二、超导现象与失超定义

超导材料在温度降至临界温度以下时表现出电阻为零的特性，这是超导现象的基础。然而，当超导磁体中的某些条件发生变化，导致其电阻重新出现，即失去超导状态，这一过程被称为失超（Quench）。失超可能由主动操作引发，也可能因外部因素被动触发。

三、主动失超机制

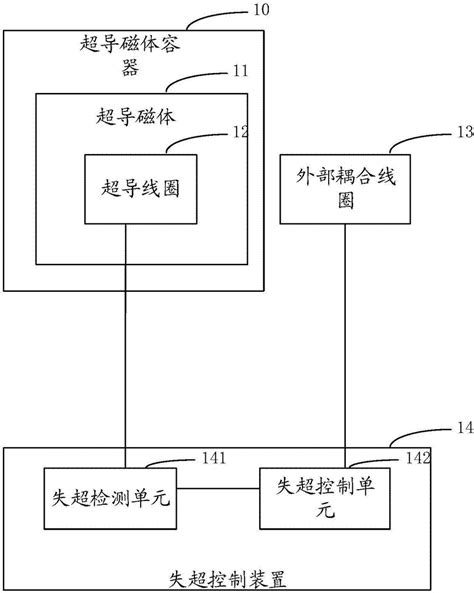

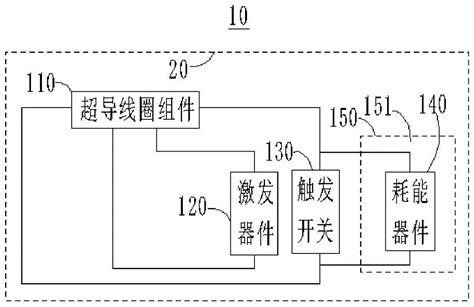

主动失超是通过人为操作触发的一种失超过程。在超导核磁共振设备中，通常设有失超开关（Emergency Rump Down Unit，ERDU）。按下失超开关后，会激活一个特殊的加热器（Quench heater），该加热器加热主线圈的一小段区域，导致该区域失去超导状态。这一变化会迅速传播至整个磁体，引发连锁反应，最终导致整个磁体失超。主动失超通常用于紧急情况下，如设备故障或维护需求，以确保操作人员的安全。

四、被动失超原因

与主动失超不同，被动失超是由外部因素触发，且往往不可预见。被动失超的原因多种多样，包括但不限于：

1. 磁体内部问题：主磁场线圈如果不够紧固，运行过程中可能会相互摩擦，产生热量并导致失超。此外，磁体内结冰也可能导致冷头停止工作后冰融化，掉落在主磁场线圈上引发热量变化。

2. 外部金属物体：金属物体被吸入磁体内部会引发失超。这是因为金属在强磁场中会产生涡流，涡流加热导致超导材料失去超导状态。此外，磁体安全区域内大质量的金属物体运动也可能引发失超，因为金属物体的运动会在磁场中产生感应电流，同样导致热量增加。

3. 电气问题：失超开关实际上是一个接触开关，如果两根导线意外接触，就会触发失超。此外，墙面装修或老鼠啃咬等可能导致失超线路短路，进而引发失超。

4. 误操作：设备操作过程中的误操作也可能导致失超。例如，不正确的设备维护或操作程序可能引发磁体内部状态变化，从而导致失超。

五、失超的后果与处理

失超对超导核磁共振设备具有显著影响。一旦磁体失超，强磁场将迅速消失，同时磁体内部温度急剧上升。这可能导致磁体内部结冰、氦气泄漏等问题，严重时甚至可能损坏磁体结构。

处理失超的步骤通常包括：

1. 确认失超：首先，操作人员需确认磁体已失超，通常通过观察磁体状态指示器或检测磁场强度来判断。

2. 紧急处理：一旦确认失超，应立即执行紧急处理程序，包括关闭相关电源、撤离现场人员等。

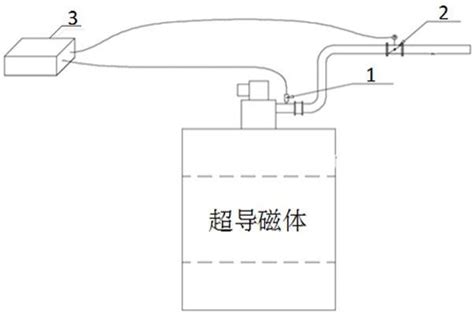

3. 现场检测与检修：工程师到达现场后，将进行详细的检测与检修工作。这包括更换失超管爆破膜（防止空气进入磁体造成结冰）、检修低温系统状况、检查电子系统状况等。

4. 磁体恢复：在确认磁体内部状态稳定后，将进行磁体的恢复工作。这包括清除磁体励磁电极和液氦口的冰霜、充装液氦、使用励磁工具重新励磁等步骤。

5. 设备测试：在磁体恢复后，需要进行全面的设备测试，以确保设备性能恢复正常。

六、预防失超的措施

为了降低失超的风险，可以采取以下预防措施：

1. 定期检查与维护：定期对超导核磁共振设备进行全面的检查与维护，确保设备状态良好。

2. 操作培训：对操作人员进行专业的培训，确保他们熟悉设备的操作流程和应急处理程序。

3. 环境监控：对磁体运行环境进行持续监控，包括温度、湿度、磁场强度等指标。

4. 金属物体管理：严格管理磁体安全区域内的金属物体，避免金属物体被吸入磁体内部。

5. 电气安全：定期检查电气系统，确保线路连接可靠、开关功能正常。

七、总结

超导核磁共振设备的失超是一个复杂且关键的过程。了解失超的机制、原因及其后果对于设备的维护和使用至关重要。通过主动失超机制和被动失超原因的探讨，我们可以更好地理解这一技术现象。同时，采取有效的预防措施可以降低失超的风险，确保设备的稳定运行。对于对超导核磁共振技术感兴趣的读者来说，了解失超现象不仅增加了对技术的理解，还能在实际应用中提供有益的参考。
