轻松掌握色环电阻的检测与识别技巧

色环电阻的检测与识别：轻松掌握电子元件的“色彩密码”

在电子产品的世界里，电阻是不可或缺的基础元件，它们如同电路中的“调节器”，控制着电流的大小。而色环电阻，作为电阻的一种常见形式，以其独特的色彩编码方式，让维修者和工程师们能够迅速识别其阻值，无论是安装、维修还是检测，都显得得心应手。今天，我们就来揭开色环电阻的神秘面纱，一起探索其检测与识别的奥秘。

一、色环电阻的“色彩语言”

色环电阻，顾名思义，就是在电阻的表面涂上了几道不同颜色的色环，这些色环组合起来，就构成了电阻的阻值、公差等关键信息。色环电阻广泛应用于各种电子设备中，无论是碳膜电阻、金属膜电阻，还是保险丝电阻、绕线电阻，都常常采用这种色彩编码方式。

色环电阻的色环数量一般为四道或五道，也有少数为六道。这些色环的排列顺序和颜色组合，决定了电阻的具体阻值。对于四道色环的电阻，前两道色环代表阻值的前两位数字，第三道色环代表倍率（即10的几次幂），第四道色环则代表误差。而对于五道色环的电阻，前三道色环代表阻值的三位数字，第四道色环代表倍率，第五道色环则代表误差。

二、识别色环电阻的“三步走”策略

面对一个色环电阻，如何快速准确地识别其阻值呢？这里有一个“三步走”的策略，可以帮助你轻松搞定。

第一步：确定起始端和顺序

首先，你需要找到代表误差的色环，这通常是金色或银色。由于金色和银色在电阻色环中很少用作第一环，因此它们往往指示了色环的起始端，也就是最末一环。此外，你还可以通过观察色环之间的间隔来辅助判断。对于五道色环的电阻，第五环和第四环之间的间隔通常会比第一环和第二环之间的间隔要宽一些。

第二步：读取有效数字和倍率

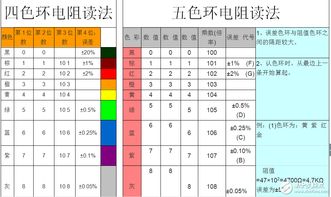

确定了起始端和顺序后，接下来就可以读取有效数字和倍率了。对于四道色环的电阻，前两道色环分别代表阻值的前两位数字，你可以根据颜色对照表（如黑0、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9）来读取。第三道色环代表倍率，也就是10的几次幂。例如，如果第三道色环是红色，那么倍率就是100（即10^2）。最后，将前两位数字与倍率相乘，就可以得到电阻的阻值。

对于五道色环的电阻，读取方法类似，只是前三道色环分别代表阻值的三位数字，第四道色环代表倍率。

第三步：确定误差

最后一步是确定误差。误差色环通常位于电阻的末端，它表示电阻阻值的允许偏差范围。金色代表5%的误差，银色代表10%的误差，无色则代表20%的误差（不过无色在现代电阻中已较少见）。

三、色环电阻的“快速识别技巧”

虽然“三步走”策略已经能够帮助你识别色环电阻的阻值，但在实际操作中，还有一些快速识别的技巧可以让你更加得心应手。

技巧一：熟记颜色对照表

首先，你需要熟记颜色对照表，特别是那些代表数字和数量级的颜色。这样，在看到色环电阻时，你就能迅速反应出每个色环所代表的数字或倍率。

技巧二：注意数量级的划分

其次，你可以根据数量级来划分色环电阻的阻值范围。一般来说，金色、黑色和棕色是欧姆级的（即阻值在1Ω到999Ω之间）；红色、橙色和黄色是千欧级的（即阻值在1kΩ到999kΩ之间）；而绿色和蓝色则是兆欧级的（即阻值在1MΩ以上）。这样划分一下，可以帮助你更快地确定电阻的大致阻值范围。

技巧三：利用生产序列值辅助判断

在某些情况下，如果仅靠色环间距和颜色对照表还无法确定色环的顺序，你可以尝试利用电阻的生产序列值来辅助判断。例如，对于一个五道色环的电阻，如果其色环读序为棕、黑、黑、黄、棕，那么其阻值为100×10^4=1MΩ，误差为1%，这是一个正常的电阻系列值。而如果反顺序读为棕、黄、黑、黑、棕，那么其阻值为140×1Ω=140Ω，误差为1%，这在电阻的生产系列中是不存在的。因此，你可以通过比较不同读序下的阻值来判断色环的顺序。

四、色环电阻的检测方法

识别了色环电阻的阻值后，你还需要对其进行检测以确保其性能正常。这里介绍几种常用的检测方法：

方法一：使用万用表

万用表是检测电阻最常用的工具之一。你可以将万用表调至合适的阻值档位，然后将电阻的两个引脚分别接入万用表的测试孔中，读取万用表上的显示值即可。需要注意的是，在测量过程中要保持接触金属部分的清洁，避免接触电阻引脚以确保测量结果的可靠性。

方法二：使用钳形表

钳形表是一种无需拆解电路即可测量电阻的工具。它适用于测量较大阻值的电阻或需要在线测量的场合。使用钳形表时，只需将钳口夹住电阻的一个引脚即可读取阻值。

方法三：观察外观

除了使用工具进行检测外，你还可以通过观察电阻的外观来初步判断其性能。例如，检查电阻是否有裂纹、烧焦或变形等迹象；检查电阻的引脚是否牢固、无锈蚀或氧化等。这些外观问题都可能影响电阻的性能和稳定性。

五、结语

色环电阻作为电子产品中最常见、应用最多的电子元件之一，其检测与识别方法对于维修者和工程师来说至关重要。通过掌握色环电阻的“色彩语言”和快速识别技巧，你可以轻松识别出电阻的阻值、公差等关键信息；而通过使用万用表、钳形表等工具进行检测，你可以确保电阻的性能正常、稳定可靠。希望这篇文章能够帮助你更好地理解和应用色环电阻，为你的电子维修和电路设计之路增添一份助力。
