如何制作双绞线？

双绞线的制作步骤

双绞线是一种常见的网络连接介质，在局域网中广泛应用。掌握双绞线的制作方法不仅可以解决网络布线问题，还能在维护过程中提高工作效率。本文将详细介绍双绞线的制作步骤，从准备材料、剥线、理线、剪线、插线、压线到测试，全方位解析这一过程。

一、准备材料

在开始制作双绞线之前，首先需要准备好必要的材料和工具。这些材料包括：

1. 双绞线：选择符合布线需求的长度，常见的双绞线有5类、6类等不同规格。

2. RJ45水晶头：用于连接双绞线和网络设备，通常需要准备若干个。

3. 双绞线压线钳：用于剥线、剪线和压线，是制作双绞线的必备工具。

4. 双绞线测试仪：用于测试制作好的双绞线是否通断及连接顺序是否正确。

二、剥线

剥线是双绞线制作的第一步，操作步骤如下：

1. 修剪双绞线：使用双绞线压线钳将双绞线的一端修剪整齐，剪成适合布线的长度。

2. 插入剥线缺口：将修剪好的双绞线插入压线钳的剥线缺口中，确保网线顶住压线钳后面的档位。

3. 旋转剥皮：握紧压线钳，慢慢旋转一圈，划开双绞线的保护胶皮。剥线的长度一般控制在12-15毫米（也有说法是18-20毫米），确保剥去足够的保护胶皮，但不要划破内部的绝缘层。

三、理线

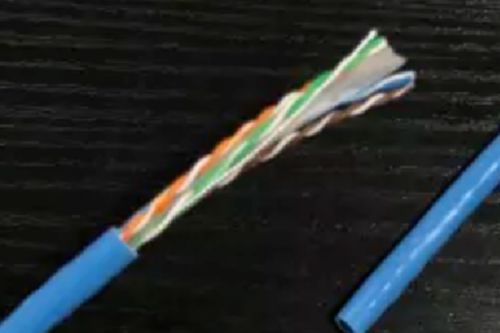

剥去保护胶皮后，可以看到8根颜色不同的芯线。理线的目的是将这些芯线按照规定的顺序排列整齐，一般遵循EIA/TIA的568B标准：

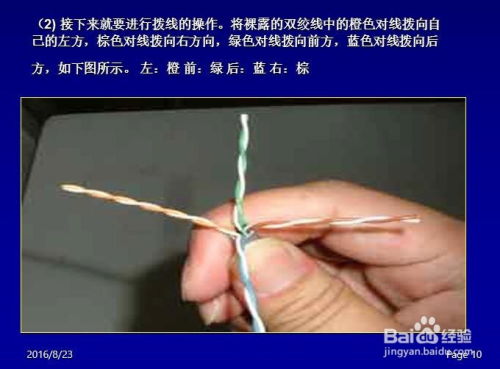

1. 芯线分离：先将4对芯线一字并排排列，再将每对芯线分开。

2. 颜色排序：按照568B标准的线序进行排列：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）。确保芯线不重叠，尽量拉直。

四、剪线

理线完成后，需要对芯线进行修剪，确保长度一致：

1. 修剪多余部分：使用压线钳的剪刀口将芯线顶部多余的部分剪掉，使其长度保持一致。修剪后的长度一般为12-15毫米。

2. 检查整齐度：修剪后检查芯线是否整齐，避免参差不齐。

五、插线

插线是将整理好的芯线插入RJ45水晶头的步骤：

1. 准备水晶头：选择一个新的RJ45水晶头，准备插入芯线。

2. 水平握持水晶头：用手水平握住水晶头，有弹片的一侧向下，有针脚的一端指向远离自己的方向。

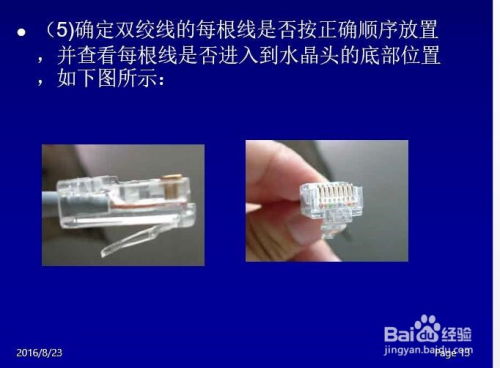

3. 插入芯线：将8根芯线并排插入水晶头的开口中，确保芯线插入到水晶头的底部，不能弯曲。插入时检查芯线是否全部插入到位，外保护层应在RJ45插头内的凹陷处被压实。

六、压线

压线是将水晶头与芯线牢固地压接在一起的步骤：

1. 放入压线钳：将插入芯线的水晶头放入压线钳的夹槽中，确保水晶头与夹槽对齐。

2. 用力压紧：双手紧握压线钳的手柄，用力压紧。压线钳的压头会将水晶头的8个针脚穿过芯线的绝缘外层，与芯线紧密压接在一起。

3. 检查压接效果：压线完成后，检查水晶头与芯线的压接是否牢固，没有松动。

七、制作另一端

完成一端的水晶头制作后，需要按照相同的步骤制作双绞线的另一端：

1. 剥线：将双绞线的另一端按照之前的步骤剥去保护胶皮。

2. 理线：按照568B标准的线序重新排列芯线。

3. 剪线：修剪芯线，使其长度一致。

4. 插线：将芯线插入另一个新的RJ45水晶头。

5. 压线：使用压线钳将水晶头与芯线压接在一起。

八、测试

制作完成后的双绞线需要通过测试仪进行检测，以确保其通断和连接顺序正确：

1. 连接测试仪：将双绞线两端的水晶头分别插入测试仪的主机和远程测试端的RJ45端口。

2. 开启测试：将测试仪的开关开至“ON”位置，选择适当的测试速度（一般为慢速档）。

3. 观察指示灯：观察测试仪上的指示灯，指示灯应从1至8逐个顺序闪亮。正确的连接顺序应为1-1、2-2、3-3、4-4、5-5、6-6、7-7、8-8。如果指示灯不按顺序闪亮，说明双绞线的连接存在问题，需要重新检查并制作。

九、注意事项

在制作双绞线的过程中，需要注意以下几点：

1. 剥线长度：剥线的长度要适中，不宜过长或过短，一般为12-15毫米（或18-20毫米）。

2. 芯线排序：芯线的排序必须按照标准线序（如568B）进行，不能排错。

3. 压接牢固：压线时要用力压紧，确保水晶头与芯线牢固压接，避免松动。

4. 测试准确：制作完成后要使用测试仪进行检测，确保双绞线的通断和连接顺序正确。

通过掌握以上步骤和注意事项，可以制作出符合要求的双绞线，满足网络布线需求。在实际应用中，双绞线的制作不仅是一项基本技能，更是确保网络稳定和高效运行的重要一环。希望本文能帮助读者掌握双绞线的制作方法，提升网络维护水平。
