凤凰展翅：详解布线电缆桥架高效安装步骤

凤图布线电缆桥架安装步骤详解

电缆桥架作为现代建筑中不可或缺的一部分，广泛应用于各种工程领域，如化工厂、纺织厂、石油开采、办公楼、地铁、商场等。它不仅能够支撑线缆、保护线缆，还能有效管理线缆，提高电缆布线的整洁度和安全性。凤图布线作为专业从事电缆桥架、走线架生产的厂商，其产品在市场上享有较高声誉。本文将详细讲解凤图布线电缆桥架的安装步骤，从多个维度为读者提供全面指导。

一、安装前的准备工作

在安装电缆桥架之前，首先要做好充分的准备工作。这包括确定桥架的类型、规格和数量，根据电缆数量和直径选择合适的桥架宽度，以及准备必要的安装工具和配件。

所需工具和配件：

工具：扳手、老虎钳、手套、螺丝刀、膨胀螺丝、丝杠、焊扣等。

配件：直弯、三通、横档、靠墙托臂、托臂、支架、吊杆、连接片、盖板、接地线等。

此外，还要仔细阅读凤图布线提供的安装指南和图纸，确保所有安装步骤清晰明确。

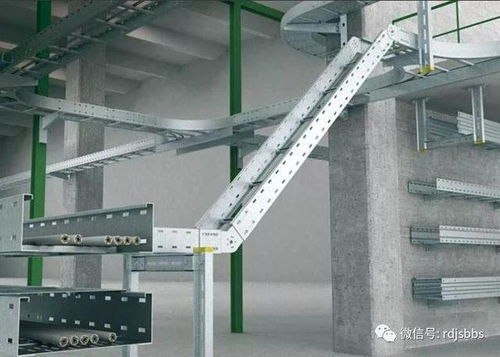

二、桥架的安装方式

凤图布线电缆桥架的安装方式主要有靠墙安装、水平安装（单吊杆和双吊杆+横担）、垂直安装等几种。下面分别介绍这些安装方式的步骤。

1. 靠墙安装

步骤：

1. 确定桥架的安装位置和方向，用铅笔在墙上标出托臂的安装位置。

2. 使用膨胀螺丝将靠墙托臂固定在墙壁上，确保托臂水平且牢固。

3. 将桥架支架放置在托臂上，并用螺丝固定。

4. 根据需要，可以添加更多的托臂和支架以支撑更长的桥架。

注意事项：

托臂的固定要牢固，避免桥架在使用过程中出现晃动。

确保桥架的水平度和垂直度，以保证线缆的整齐和安全。

2. 水平安装（单吊杆）

步骤：

1. 在天花板上确定吊杆的安装位置，使用膨胀螺丝固定吊杆。

2. 用吊框固定桥架，将吊框与吊杆用螺帽连接，并固定在天花板上。

3. 根据需要，可以在桥架上添加几型件和丝杆，以增强桥架的支撑力。

注意事项：

吊杆的固定要牢固，确保桥架悬空安装后不会晃动。

吊框与吊杆的连接要紧密，防止桥架在使用过程中脱落。

3. 水平安装（双吊杆+横担）

步骤：

1. 在天花板上确定两个吊杆的安装位置，使用膨胀螺丝固定吊杆。

2. 用横担将两个吊杆连接起来，确保横担水平且牢固。

3. 将桥架放置在横担上，并用螺丝固定。

注意事项：

横担与吊杆的连接要紧密，避免桥架出现晃动。

桥架的固定要牢固，确保线缆在桥架上平稳运行。

4. 垂直安装

步骤：

1. 在墙壁上确定支架的安装位置，使用膨胀螺丝将支架固定。

2. 将桥架槽体内侧底部用螺丝固定在支架上。

3. 使用七字扣将盖板固定在桥架上。

注意事项：

支架的固定要牢固，避免桥架在使用过程中出现倾斜或脱落。

盖板的固定要紧密，防止灰尘和杂物进入桥架内部。

三、桥架的跨接线和接地

在电缆桥架的安装过程中，跨接线和接地是非常重要的环节。跨接线用于连接不同段的桥架，确保电缆的连续性；接地则用于保障电缆桥架的安全运行。

跨接线安装：

使用抓垫、平垫或绷簧垫压紧跨接线，确保连接紧密。

镀锌电缆桥架间衔接板的两头不跨接接地线，但衔接板两头不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。

接地安装：

将支架与桥架衔接处固定刮漆，确保接地良好。

接地线最小截面不小于4平方米。

金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相衔接。

注意事项：

跨接线和接地线的连接要紧密，避免接触不良或松动。

接地标识要清晰，方便维护和检查。

四、桥架的防火和防腐蚀

为了提高电缆桥架的安全性和使用寿命，需要对其进行防火和防腐蚀处理。

防火处理：

在桥架内部加设防火封堵或加设防火包，以防止火灾蔓延。

钢制桥架每30米，铝合金及塑料桥架每15米要加弹性节，以适应建筑物的变形。

防腐蚀处理：

镀锌电缆桥架本体除了衔接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相衔接，以防止腐蚀。

对于潮湿环境或腐蚀性较强的场所，应选择耐腐蚀性能更好的桥架材料。

五、桥架的维护和检查

在安装完成后，还需要定期对电缆桥架进行维护和检查，以确保其正常运行和延长使用寿命。

维护内容：

清理桥架上的灰尘和杂物，保持桥架的整洁。

检查桥架的固定螺丝是否松动，如有松动及时拧紧。

检查桥架的跨接线和接地线是否完好，如有损坏及时更换。

检查内容：

检查桥架是否有变形或损坏，如有需要及时更换或修复。

检查桥架内部的电缆是否整齐、安全，如有杂乱或破损需要及时整理或更换。

注意事项：

维护和检查应定期进行，避免因拖延而影响桥架的正常运行。

对于发现的问题应及时处理，避免因小问题积累成大问题。

结语

电缆桥架的安装是一项复杂而细致的工作，需要严格按照安装步骤和注意事项进行操作。凤图布线电缆桥架以其优质的产品和详细的安装指南，为用户提供了可靠的保障。通过本文的介绍，相信读者对凤图布线电缆桥架的安装步骤有了更加全面的了解，能够在实际操作中更加得心应手。同时，也希望读者能够重视桥架的维护和检查，确保电缆桥架的长期稳定运行。
