如何配置CAD光标设置

CAD光标是CAD软件中非常重要的一个元素，它不仅影响绘图效率，还关系到绘图精度和视觉效果。合理设置CAD光标，可以提升绘图体验，让绘图工作更加高效、精确。以下是关于CAD光标如何设置的详细教程，希望对有兴趣了解这一功能的用户有所帮助。

CAD光标如何设置

一、打开CAD软件并导航到选项对话框

首先，需要打开CAD软件，载入或创建一个图形文件。在屏幕上，你会看到坐标轴和绘图区域。接下来，有几种方式可以打开“选项”对话框：

1. 通过菜单栏：在CAD软件上方的菜单栏中，点击【工具】—【选项】，即可打开“选项”对话框。

2. 通过鼠标右键：在CAD的绘图区域，点击鼠标右键，选择“选项”命令。

3. 通过软件图标：点击软件左上角的图标（通常是A图标），然后选择“选项”。

4. 使用快捷键：在CAD软件界面的底部，找到命令行窗口（通常显示为命令行历史记录或输入区域），输入“OP”命令（即Options的缩写），然后按回车键，也可以打开“选项”对话框。

二、设置光标大小

在“选项”对话框中，选择“显示”选项卡。在该选项卡中，你可以找到“十字光标大小”选项。以下是调整光标大小的几种方式：

1. 拖动滑块：找到“十字光标大小”选项，通过拖动滑块来调整光标的大小。滑块向右拖动，光标会变大；滑块向左拖动，光标会变小。

2. 输入具体数值：你也可以直接在“十字光标大小”选项后面的输入框中输入具体数值，然后按Enter键确认。例如，输入100表示光标大小设置为100%，也称为“霸屏”。输入10表示光标大小设置为10%。

3. 应用并保存：调整完成后，点击“应用”按钮，然后点击“确定”按钮，以保存设置。

光标的大小完全取决于使用者的个人习惯以及所从事工作的使用要求。如果在绘图过程中需要有对正的参照功能，可以将光标适当调大。然而，光标过大可能会干扰绘图区域的视觉效果。因此，需要根据实际需求调整光标大小，以达到最佳的绘图效果。

三、设置拾取框大小

虽然拾取框大小并不直接等同于光标大小，但它与光标的选择范围和精度密切相关。以下是设置拾取框大小的几种方式：

1. 通过命令行：在命令行中输入“PICKBOX”，然后按Enter键。输入一个新的数值来调整拾取框的大小，数值通常在0到50之间（具体范围可能因CAD版本而异），数值越大，拾取框越大。输入新的数值后，再次按Enter键确认修改。

2. 通过选项对话框：在“选项”对话框中，选择“选择集”或“显示”选项卡（具体取决于CAD版本）。找到“拾取框大小”选项，通过拖动滑块或输入具体数值来调整拾取框的大小。

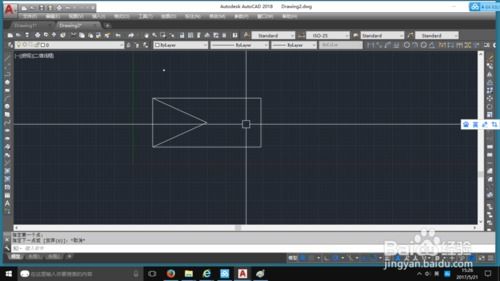

拾取框的正方形部分用于选择图形对象。在选项——选择集标签页中即可修改。拾取框的大小设定也是出于绘图者的使用习惯而考虑。例如，如果需要拾取框最大化，方便观看（特别是对于视力不佳的用户），可以将拾取框的调节按钮拖动至最右侧。保存设置退出后，回到绘图主界面，会发现拾取框的尺寸明显增大了很多。但是，十字光标的外形尺寸并没有发生变化，拾取框尺寸的增加来自于框外“十字”线距离的减少。

四、设置光标颜色

在“选项”对话框中，还可以设置光标颜色。选择“显示”选项卡，单击“颜色”按钮，在弹出的对话框中设置光标颜色。虽然光标颜色主要起到视觉区分的作用，但在频繁的空间切换中，光标的颜色变化有时也会起到一定的提示作用。

五、其他相关设置

除了光标大小和拾取框大小，CAD软件还提供了一些其他与光标相关的设置选项，例如：

1. 动态输入：在绘图过程中，动态输入可以帮助你更直观地输入坐标和尺寸。在“选项”对话框中，选择“草图”选项卡，然后勾选“启用指针输入”和“启用标注输入”选项，即可启用动态输入功能。

2. 捕捉设置：捕捉功能可以帮助你更精确地定位点。在“选项”对话框中，选择“草图”选项卡，然后设置捕捉间距和捕捉模式等选项。

3. 极轴追踪：极轴追踪可以帮助你按照特定的角度进行绘图。在“选项”对话框中，选择“草图”选项卡，然后设置极轴角度和追踪模式等选项。

六、不同版本的CAD软件设置差异

不同版本的CAD软件在界面布局和选项名称上可能存在差异。因此，在按照上述步骤操作时，请根据实际情况进行调整。如果在调整过程中遇到任何问题或疑问，建议查阅CAD软件的官方文档或联系技术支持以获取帮助。

例如，AutoCAD 2018及以上版本提供了一些额外的光标设置选项。例如，可以通过系统变量CURSORTYPE将CAD的光标变为Windows的鼠标指针样式。在命令行中输入CURSORTYPE，将其值改为1，即可实现这一变化。然而，这种鼠标指针从使用者的操作来看，可能并不实用，但确实提供了一种有趣的定制选项。

七、总结

CAD光标设置是CAD软件中的一个重要功能，它直接影响到绘图效率和精度。通过合理设置光标大小、拾取框大小、颜色以及其他相关选项，可以提升绘图体验，让绘图工作更加高效、精确。希望本教程能够帮助那些有兴趣了解CAD光标如何设置的用户更好地掌握这一功能，并在实际工作中灵活运用。
