CAD打印时怎样设置添加PDF打印机？

CAD作为一款广泛应用于工程设计领域的软件，其打印功能自然是非常重要的。但在实际使用中，很多用户并不仅限于将图纸打印到纸上，有时还需要将图纸输出为PDF格式的文件，以便进行进一步的编辑或分享。这就需要在CAD中添加PDF打印机。下面，我们就来详细介绍一下如何在CAD中添加PDF打印机，并了解相关的使用技巧。

首先，CAD添加PDF打印机，实际上是通过在CAD中添加一个虚拟的PDF绘图仪来实现的。PDF绘图仪不是实际存在的物理打印机，而是一个可以将图纸输出为PDF格式文件的虚拟设备。因此，我们需要通过一定的步骤来添加这个虚拟设备。

一、添加PDF绘图仪的步骤

方法一：通过“文件”菜单添加

1. 打开CAD软件：

启动AutoCAD软件，进入绘图界面。

2. 进入“文件”菜单：

在CAD界面的左上角，找到并点击“文件”菜单。

3. 选择“绘图仪管理器”：

在“文件”菜单中，选择“绘图仪管理器”选项。

4. 打开“添加绘图仪向导”：

在弹出的“绘图仪管理器”对话框中，找到并点击“添加绘图仪向导”的双击打开。

5. 按照向导提示添加绘图仪：

在弹出的“添加绘图仪向导”对话框中，按照提示点击“下一步”。在绘图仪型号选择中，选择“Autodesk ePlot (PDF)”作为生产厂商，选择“DWG To PDF.pc3”作为型号。

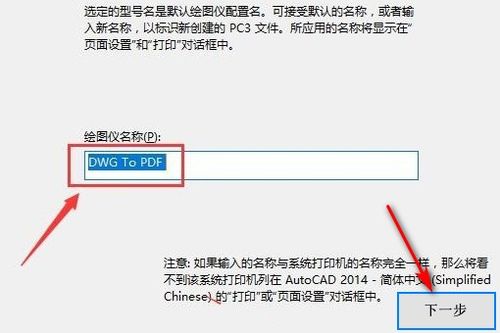

6. 设置绘图仪名称：

在接下来的步骤中，会要求设置绘图仪的名称。可以根据需要自定义名称，也可以直接使用默认名称。

7. 完成添加：

点击“下一步”直到出现“完成”按钮，点击“完成”完成PDF绘图仪的添加。

方法二：通过“打印”选项添加

1. 打开CAD软件：

同样，先启动AutoCAD软件，进入绘图界面。

2. 进入“打印”选项：

在CAD界面的左上角，找到并点击“文件”菜单，然后选择“打印”选项，或者直接点击CAD界面中的“打印”图标。

3. 打开“绘图仪管理器”：

在弹出的“打印”对话框中，找到并点击“名称”下拉列表中的“绘图仪管理器”选项。

4. 后续步骤与方法一相同：

接下来的步骤与方法一中的第4步到第7步完全相同，按照向导提示完成PDF绘图仪的添加。

方法三：通过“选项”对话框添加

1. 打开CAD软件：

同样，先启动AutoCAD软件，进入绘图界面。

2. 进入“选项”对话框：

在CAD命令行中输入“op”，然后按空格键或回车键确认。在弹出的“选项”对话框中，选择“打印和发布”选项卡。

3. 添加或配置绘图仪：

在“打印和发布”选项卡中，找到并点击“添加或配置绘图仪”按钮。

4. 后续步骤与方法一相同：

接下来的步骤与方法一中的第4步到第7步完全相同，按照向导提示完成PDF绘图仪的添加。

二、使用PDF打印机打印图纸

在成功添加PDF绘图仪后，我们就可以在CAD中使用这个虚拟的PDF打印机来打印图纸了。

1. 打开需要打印的图纸：

在CAD中打开需要打印的图纸文件。

2. 进入“打印”对话框：

在CAD界面的左上角，找到并点击“文件”菜单，然后选择“打印”选项，或者直接点击CAD界面中的“打印”图标。

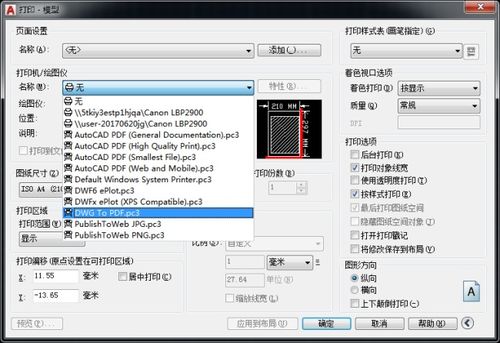

3. 选择PDF绘图仪：

在弹出的“打印”对话框中，找到并点击“名称”下拉列表，选择刚才添加的PDF绘图仪。

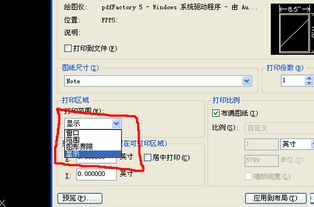

4. 设置打印参数：

根据需要设置打印参数，如图纸尺寸、打印区域、打印比例等。

5. 打印输出：

设置好打印参数后，点击“确定”按钮，CAD就会将图纸输出为PDF格式的文件，并保存在指定的位置。

三、将PDF文件转换为JPG图片（可选）

有时，我们可能还需要将PDF文件转换为JPG图片格式，以便在手机上或其他设备上查看。这里以Photoshop为例，介绍如何将PDF文件转换为JPG图片。

1. 打开PDF文件：

启动Photoshop软件，打开需要转换的PDF文件。

2. 选择页面：

如果PDF文件包含多个页面，可以选择需要转换为JPG图片的页面。

3. 导出为JPG格式：

在Photoshop中选择“文件”菜单，然后选择“导出”选项，再选择“导出为...”选项。
