CAD2013轻松插入图片指南

在AutoCAD 2013这款强大的计算机辅助设计软件中，插入图片的功能为设计师和工程师提供了丰富的视觉表达和参考手段。无论是将照片作为设计背景，还是将图示、图表等图像嵌入图纸，AutoCAD 2013都能轻松应对。本文将详细介绍如何在CAD 2013中插入图片，包括前期准备、插入步骤、调整与优化等方面，帮助用户高效利用这一功能。

前期准备

在正式插入图片之前，需要做好一些准备工作，确保插入过程顺利进行，同时提高图片在图纸中的使用效果。

1. 选择适当的图片格式

AutoCAD 2013支持多种图片格式，包括JPEG、PNG、BMP、TIFF等。不同格式的图片在压缩方式、颜色深度、文件大小等方面有所差异。因此，在选择图片时，应根据具体需求选择合适的格式。例如，JPEG格式适用于照片类图片，因其具有较高的压缩率和较好的颜色表现；而PNG格式则适用于需要透明背景的图片。

2. 调整图片尺寸和分辨率

在插入图片前，最好使用图片编辑软件（如Photoshop、GIMP等）调整其尺寸和分辨率，使其与设计图纸的比例和精度相匹配。这不仅可以提高图片的显示效果，还能避免在AutoCAD中进行繁琐的调整工作。

3. 备份原始图片

由于AutoCAD可能会对插入的图片进行一定的处理，建议在使用前备份原始图片，以便在需要时进行恢复或重新编辑。

插入图片步骤

在AutoCAD 2013中插入图片的过程相对简单，只需按照以下步骤操作即可。

1. 打开AutoCAD 2013

首先，启动AutoCAD 2013软件，并打开需要插入图片的图纸文件。如果还没有创建图纸文件，可以新建一个空白文件。

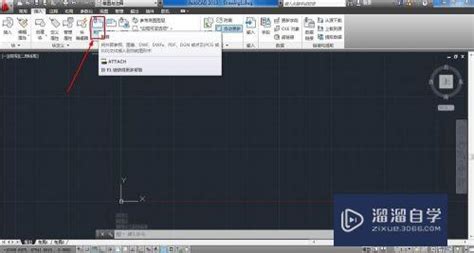

2. 选择插入命令

在AutoCAD的菜单栏中，点击“插入”选项卡，然后选择“光栅图像参照（Raster Image）”选项。或者直接在命令行中输入“IMAGE”命令，然后按回车键确认。

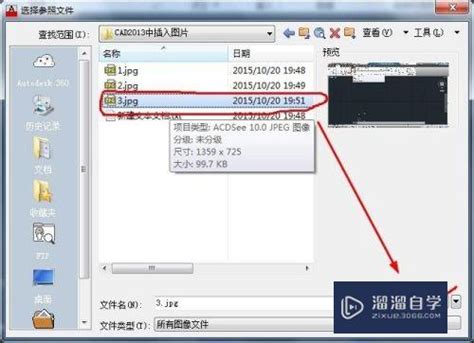

3. 选择图片文件

在弹出的“选择图像文件”对话框中，浏览并选择要插入的图片文件。可以通过文件类型筛选器快速找到所需的图片格式。

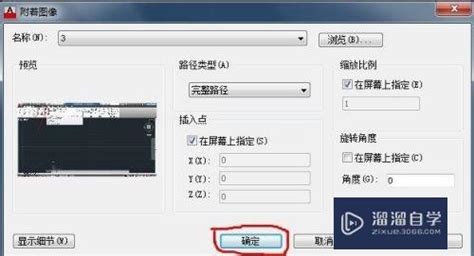

4. 设置插入点、比例和旋转角度

在选择完图片文件后，AutoCAD会提示用户设置图片的插入点、比例和旋转角度。插入点是指图片在图纸上的起始位置；比例用于调整图片的大小，可以通过输入具体的数值或选择图纸上的两点来确定比例；旋转角度则用于调整图片的旋转方向。

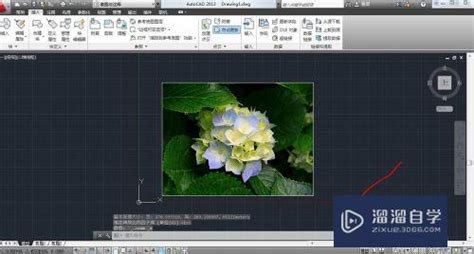

5. 确认插入

设置好插入点、比例和旋转角度后，点击“确定”按钮，AutoCAD就会将图片插入到图纸中。此时，用户可以通过拖动图片边缘的调整框来进一步调整图片的大小和位置。

调整与优化

在插入图片后，可能还需要进行一些调整和优化工作，以确保图片与设计图纸的完美结合。

1. 裁剪图片

如果图片中包含不需要的部分，可以使用AutoCAD的裁剪工具将其裁剪掉。裁剪工具可以精确选择需要保留的区域，并将其他部分隐藏起来。

2. 调整图片亮度、对比度和颜色

AutoCAD 2013提供了简单的图片调整工具，可以对图片的亮度、对比度和颜色进行调整。这些工具可以帮助用户改善图片的显示效果，使其更符合设计图纸的风格和要求。

3. 将图片转换为块（Block）

有时，为了方便后续操作和编辑，用户可以将图片转换为AutoCAD的块对象。块对象具有可重用性、可编辑性和可组织性等优点，可以大大提高设计效率。

4. 添加边框和注释

为了突出图片的重要性或提供额外的信息，用户可以在图片周围添加边框和注释。边框可以保护图片免受意外修改的影响；注释则可以帮助其他用户更好地理解图片的内容和用途。

5. 保存图纸文件

在完成所有调整和优化工作后，别忘了保存图纸文件。可以使用AutoCAD的保存命令或快捷键（如Ctrl+S）来保存文件。同时，建议定期备份图纸文件，以防止数据丢失或损坏。

注意事项

在插入图片的过程中，还需要注意以下几点事项，以确保插入效果的质量和安全性。

1. 确保图片来源的可靠性

在使用图片时，应确保其来源的可靠性。避免使用未经授权的图片或涉及侵权内容的图片，以免引起法律纠纷。

2. 考虑图纸的打印效果

在设计图纸时，应考虑其打印效果。如果图片在打印过程中可能出现模糊、失真等问题，应提前进行调整和优化。

3. 避免过度使用图片

虽然图片可以为设计图纸增添视觉元素和参考信息，但过度使用图片可能会导致图纸变得杂乱无章、难以阅读。因此，在使用图片时应保持适度原则。

4. 及时保存和备份

在插入和调整图片的过程中，
