如何在LabVIEW中使用移位寄存器实现简易累加计算？

LabVIEW运用移位寄存器做简单的累加计算

在LabVIEW编程环境中，移位寄存器是一种强大的工具，它允许我们在循环结构（如For Loop或While Loop）中传递数据。通过使用移位寄存器，我们可以在循环的每次迭代中保存和更新数据，从而实现诸如累加计算等功能。本文将详细介绍如何在LabVIEW中运用移位寄存器来实现一个简单的累加计算。

首先，我们需要创建一个新的LabVIEW VI（Virtual Instrument）。打开LabVIEW开发环境，选择“File”菜单下的“New VI”选项，这将打开一个包含前面板（Front Panel）和程序框图（Block Diagram）的新VI。

在程序框图中，我们将放置一个循环结构来执行累加操作。为了演示目的，我们将使用While Loop。从LabVIEW的函数面板中，找到“Programming”->“Structures”->“While Loop”并将其拖放到程序框图上。

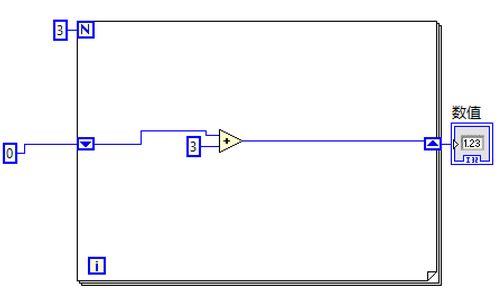

接下来，我们需要添加移位寄存器。在While Loop的边框上，你会看到一些小的三角形标记，这些是用于添加移位寄存器的位置。将鼠标悬停在一个三角形上，直到它变成一个加号（+），然后点击以添加一个移位寄存器。你会注意到，添加了一个输入和一个输出移位寄存器，它们通过一条线连接在一起，这条线表示数据在循环迭代之间的传递。

现在，我们需要初始化移位寄存器的值。在While Loop的第一次迭代之前，我们需要设置一个初始值。为了实现这一点，我们可以使用一个常量值并将其连接到移位寄存器的输入端。从函数面板中找到“Numeric”->“Constants”并选择一个适合你数据类型的常量（例如，Double Constant或Integer Constant），然后将其值设置为0（或你想要的任何初始值），并将其连接到移位寄存器的输入端。

接下来，我们需要在循环体内进行累加操作。为了简单起见，我们将每次循环都加上一个固定的值（例如1）。从函数面板中找到“Numeric”->“Operations”->“Add”函数，并将其拖放到While Loop内部。将移位寄存器的输出端连接到Add函数的第一个输入端，然后将一个常量值（例如1）连接到第二个输入端。Add函数的输出端将产生累加后的结果。

为了在下一次循环迭代中使用累加后的结果，我们需要将Add函数的输出端连接到移位寄存器的输入端（注意，这里不是连接到我们之前设置的初始值的那个输入端，而是连接到循环内部的输入端，即移位寄存器的“更新”部分）。这样，每次循环迭代时，累加后的结果都会被保存并传递到下一次迭代中。

现在，我们的累加计算逻辑已经完成了。但是，为了能够在前面板上看到累加的结果，我们还需要添加一个指示器（Indicator）来显示移位寄存器的值。从函数面板中找到“Numeric”->“Indicators”并选择一个适合你数据类型的指示器（例如，Numeric Control或Numeric Display），然后将其拖放到前面板上。接下来，在程序框图中，将移位寄存器的输出端（位于While Loop外部的部分）连接到这个指示器的输入端。

最后，我们需要添加一个停止条件来结束While Loop的执行。否则，它将无限循环下去。为了简单起见，我们可以使用一个布尔型控件来作为停止按钮。从函数面板中找到“Boolean”->“Controls”并选择一个布尔型控件（例如，Button或Toggle Switch），然后将其拖放到前面板上。接下来，在程序框图中，将这个布尔型控件的输出端连接到While Loop的条件输入端。这样，当我们在前面板上按下按钮或切换开关时，While Loop就会停止执行。

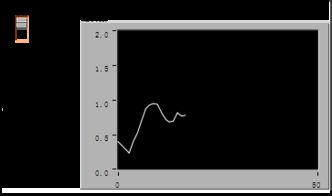

现在，我们的VI已经完成了。点击运行按钮（位于前面板工具栏上），你应该能够看到累加的结果随着每次循环迭代而增加。按下停止按钮来结束循环的执行。

通过运用移位寄存器，我们实现了一个简单的累加计算功能。这个示例展示了如何在LabVIEW中使用移位寄存器来在循环结构中传递和更新数据。虽然这个示例相对简单，但它展示了移位寄存器在LabVIEW编程中的强大功能和灵活性。

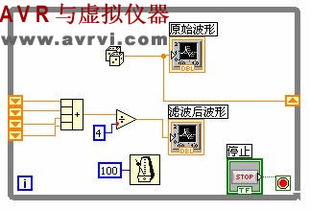

在实际应用中，移位寄存器可以用于更复杂的计算和控制任务。例如，在数据采集系统中，我们可以使用移位寄存器来保存每个数据点的值，并在后续处理中使用这些值。在控制系统中，我们可以使用移位寄存器来保存控制算法的中间结果，并在下一个控制周期中使用这些结果。

总之，移位寄存器是LabVIEW编程中一个非常有用的工具，它允许我们在循环结构中传递和更新数据。通过学习和掌握移位寄存器的使用方法，我们可以更有效地利用LabVIEW的强大功能来实现各种复杂的计算和控制任务。
