钢丝绳破断拉力该如何详细计算？

钢丝绳破断拉力详细计算公式

钢丝绳作为一种重要的吊装和牵引材料，其破断拉力是评估其性能和安全性的关键指标。了解钢丝绳破断拉力的详细计算公式，不仅有助于选择和使用合适的钢丝绳，还能确保在各种应用中的安全性。本文将详细探讨钢丝绳破断拉力的计算方法，从基础公式到具体应用实例，为您提供全面的指导。

一、钢丝绳破断拉力的基本概念

钢丝绳破断拉力是指钢丝绳在断裂前所能承受的最大拉力。这是钢丝绳所有力学性能指标中最重要的一个，因为它直接关系到钢丝绳在使用过程中的安全性和可靠性。钢丝绳的破断拉力与多种因素有关，包括钢丝绳的直径、结构、钢丝的材质和强度等。

二、钢丝绳破断拉力的计算公式

钢丝绳破断拉力的计算一般涉及以下公式：

1. 基础公式：

\[

F = K' \times D^2 \times R / 1000

\]

其中：

\(F\) 是钢丝绳的最小破断拉力，单位为千牛顿（KN）。

\(K'\) 是某一指定结构的钢丝绳的最小破断拉力系数，该系数因钢丝绳结构不同而异。

\(D\) 是钢丝绳的公称直径，单位为毫米（mm）。

\(R\) 是钢丝绳公称抗拉强度，单位为兆帕（MPa）。

2. 常用换算系数：

对于6×19+1结构的钢丝绳，\(K'\) 通常取0.85。

对于6×37+1结构的钢丝绳，\(K'\) 通常取0.82。

对于6×61+1结构的钢丝绳，\(K'\) 通常取0.80。

3. 简化公式：

对于某些特定应用场景，可以使用简化公式来估算钢丝绳的破断拉力。例如：

\[

破断拉力 \approx 50 \times 直径 \times 直径

\]

其中，破断拉力以公斤计，直径以毫米计。这一公式提供了一种快速估算钢丝绳破断拉力的方法，但仅适用于特定类型的钢丝绳和特定使用条件。

三、不同结构钢丝绳的破断拉力计算

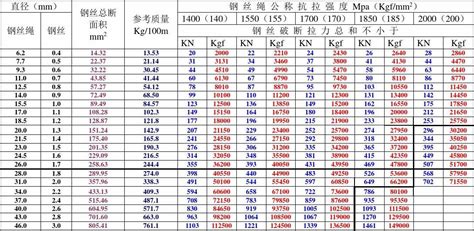

不同结构的钢丝绳具有不同的力学性能和破断拉力系数。以下是一些常见结构的钢丝绳破断拉力计算公式：

1. 点接触结构：

6×7-FC：

\[

F = 直径 \times 直径 \times 1670 / 1000 \times 0.33 = KN

\]

6×19-FC：

\[

F = 直径 \times 直径 \times 1670 / 1000 \times 0.3 = KN

\]

2. 线接触结构：

6×37-FC：

\[

F = 直径 \times 直径 \times 1670 / 1000 \times 0.29 = KN

\]

8×19S：

\[

F = 直径 \times 直径 \times 1670 / 1000 \times 0.29 = KN

\]

3. 多层股结构：

18×19S：

\[

F = 直径 \times 直径 \times 1670 / 1000 \times 0.339 = KN

\]

18K×7：

\[

F = 直径 \times 直径 \times 1770 / 1000 \times 0.327 = KN

\]

四、钢丝绳的公称抗拉强度

钢丝绳的公称抗拉强度（\(R\)）是指钢丝绳在标准条件下的抗拉强度。它通常以兆帕（MPa）为单位，并根据钢丝的材质和制造工艺确定。常见的公称抗拉强度值包括140 MPa、155 MPa、170 MPa、185 MPa和200 MPa等。

五、安全系数与允许拉力

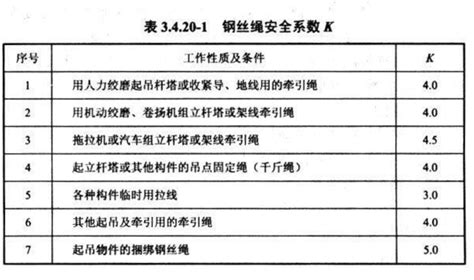

在计算钢丝绳的允许拉力时，还需要考虑安全系数。安全系数是指钢丝绳的破断拉力与使用中的最大拉力之比。根据不同的应用场景，钢丝绳的安全系数有所不同：

作缆风：安全系数一般为3.5。

用于手动起重设备：安全系数一般为4.5。

用于机动起重设备：安全系数一般为5-6。

作吊索：安全系数一般为6-7。

作捆绑吊索：安全系数一般为8-9。

允许拉力（工作拉力）的计算公式为：

\[

允许拉力 = 破断拉力 / 安全系数

\]

六、实际应用中的注意事项

1. 选择合适的钢丝绳：

在选择钢丝绳时，应根据具体的使用场景和要求，选择具有适当直径、结构和抗拉强度的钢丝绳。

2. 定期检查与维护：

钢丝绳在使用过程中会受到磨损和腐蚀，因此应定期进行检查和维护，确保其性能符合安全要求。

3. 避免超载：

在使用过程中，应严格遵守安全系数的规定，避免超载使用钢丝绳，以确保其安全性和可靠性。

4. 正确安装和使用：

钢丝绳的安装和使用应遵循相关的规范和标准，确保其在使用过程中不发生扭曲、弯曲或过度磨损。

七、案例分析

以下是一个计算钢丝绳破断拉力的具体案例：

假设某施工现场需要使用一根直径为16毫米、结构为6×37+1、公称抗拉强度为170 MPa的钢丝绳作为吊索。根据公式：

\[

F = K' \times D^2 \times R / 1000

\]

代入已知参数：

\[

F = 0.82 \times 16^2 \times 170 / 1000 = 22.3072 KN

\]

考虑到安全系数为6-7，允许拉力为：

\[

允许拉力 = 22.3072 / 6 = 3.717867 KN \quad (取最小值)

\]

因此，该钢丝绳的最大允许拉力为3.717867千牛顿。

八、结论

钢丝绳的破断拉力是其安全性能的重要指标，其计算公式涉及多种因素，包括钢丝绳的直径、结构、抗拉强度和安全系数等。了解和掌握这些计算公式，对于正确选择和使用钢丝绳具有重要意义。在实际应用中，应根据具体的使用场景和要求，选择合适的钢丝绳，并严格遵守安全系数的规定，确保其在使用过程中的安全性和可靠性。
