如何在AUTOCAD中添加焊接符号？

AUTOCAD中如何添加焊接符号

在AutoCAD中，添加焊接符号是机械设计和制造过程中不可或缺的一部分。焊接符号能够清晰地表达焊接的类型、尺寸和位置，确保制造过程中的准确性和一致性。本文将详细介绍在AutoCAD中添加焊接符号的几种方法，帮助用户快速掌握这一技能。

方法一：通过工具选项板添加焊接符号

1. 打开AutoCAD软件

首先，打开你所使用的AutoCAD软件。不同版本的界面可能有所不同，但基本操作步骤是相似的。

2. 打开工具选项板

在主菜单栏中找到“工具”选项，然后选择“选项板”中的“工具选项板”。工具选项板窗口将打开，显示各种常用的工具和符号。

3. 找到机械选项

在工具选项板的左侧，可以看到不同的主功能分类。找到并点击“机械”选项，这将展开与机械设计相关的工具和符号。

4. 选择焊接符号

在机械选项下，找到并点击“焊接符号”。此时，你可以在工具选项板中看到各种焊接符号的选项。

5. 插入焊接符号

选择你需要的焊接符号后，在绘图区域的空白处点击鼠标左键，选择插入点。这样，焊接符号就会出现在你指定的位置。

6. 修改焊接符号

如果需要修改焊接符号，可以点击已插入的焊接符号，然后会出现一个小三角图标。点击这个三角图标，可以更改焊接符号的类型、尺寸和位置等参数。

方法二：通过注释面板添加焊接符号

1. 进入常用选项卡

在AutoCAD的顶部菜单栏中，找到并点击“常用”选项卡。

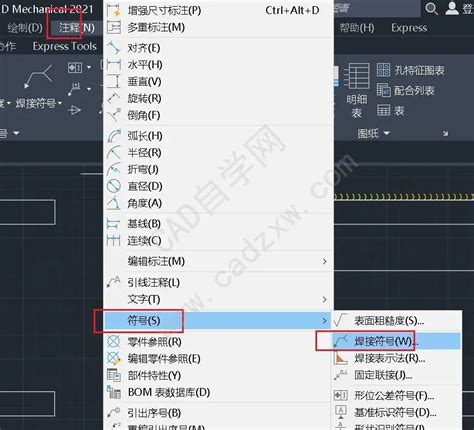

2. 打开注释面板

在常用选项卡中，找到“注释”面板。点击面板中的“符号”下拉按钮，这将展开一个包含各种符号的下拉菜单。

3. 选择焊接符号

在下拉菜单中，找到并点击“焊接符号”按钮。

4. 指定焊接对象

选择需要创建焊接符号的对象，这通常是你要标注的焊缝或焊接接头。

5. 指定引线起点

接下来，指定焊接符号引线的起点。引线将连接焊接符号和焊接对象，帮助读者理解焊接符号的具体位置。

6. 放置焊接符号

指定焊接符号放置的位置。你可以通过点击绘图区域的空白处来选择位置。

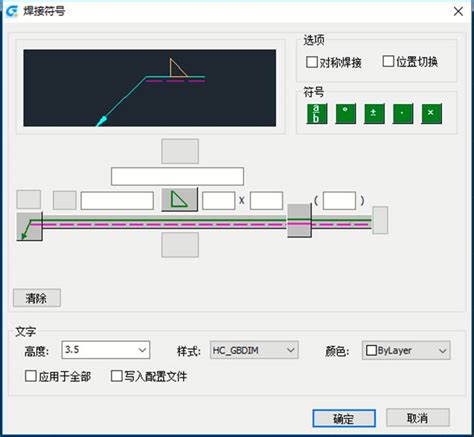

7. 设置焊接参数

在弹出的对话框中，指定焊接类型、尺寸等参数。根据你的实际需求，选择合适的焊接类型和尺寸。

8. 确认并创建

确认所有设置后，点击“确定”按钮，焊接符号就会出现在你指定的位置。

方法三：通过命令添加焊接符号

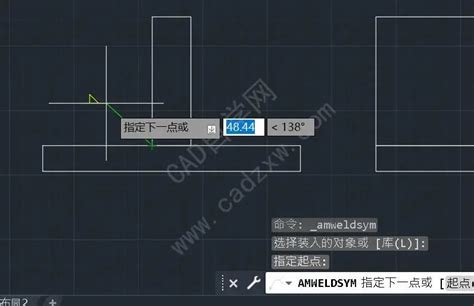

1. 输入命令

在AutoCAD的命令行中输入“AMWELDSYM”或“AMSIMPLEWELD”（取决于你的AutoCAD版本和设置），然后按回车键。

2. 选择焊接对象

根据命令行的提示，选择需要创建焊接符号的对象。

3. 指定焊接参数

根据命令行的提示，依次指定焊接符号的类型、尺寸、位置等参数。

4. 完成创建

完成所有参数的设置后，焊接符号就会出现在你指定的位置。

方法四：通过焊接表示法对话框添加焊接符号

1. 进入常用选项卡

在AutoCAD的顶部菜单栏中，找到并点击“常用”选项卡。

2. 打开局部面板

在常用选项卡中，找到“局部”面板。点击面板中的下拉按钮，这将展开一个包含各种局部表示法的下拉菜单。

3. 选择焊接表示法

在下拉菜单中，找到并点击“焊接表示法”按钮。

4. 选择焊缝样式

在弹出的焊接表示法对话框中，选择你需要绘制的焊缝样式。例如，你可以选择角焊缝俯视图样式。

5. 指定焊角宽度

根据所选的焊缝样式，指定焊角的宽度。

6. 放置焊缝

指定焊缝的位置。你可以通过点击绘图区域的空白处来选择位置。

7. 设置放置方向

选择合适的放置方向，确保焊接符号能够清晰地表达焊接信息。

8. 完成绘制

完成所有设置后，点击“确定”按钮，焊接符号就会出现在你指定的位置。

注意事项

1. 选择合适的焊接符号

根据焊接的类型和位置，选择合适的焊接符号。不同的焊接符号表示不同的焊接方法和要求。

2. 准确标注焊接参数

在添加焊接符号时，确保准确标注焊接的参数，如焊缝尺寸、焊接类型等。这些参数对于制造过程中的质量控制至关重要。

3. 保持绘图整洁

在添加焊接符号时，注意保持绘图的整洁和清晰。避免过多的线条和符号重叠，以免影响图纸的可读性。

4. 参考标准

在添加焊接符号时，可以参考相关的国家或行业标准。这些标准通常规定了焊接符号的绘制方法和要求，有助于确保图纸的规范性和一致性。

通过以上几种方法，你可以在AutoCAD中轻松添加焊接符号。无论是通过工具选项板、注释面板、命令还是焊接表示法对话框，都可以实现焊接符号的快速添加和修改。希望这篇文章能够帮助你更好地掌握这一技能，提高你的工作效率和绘图质量。
