掌握AUTOCAD机械版：轻松标注专业焊接符号的技巧

在使用AutoCAD机械版进行机械设计时，标注焊接符号是一项非常重要的任务。它不仅能清晰地传达焊接的具体要求，还能有效减少生产过程中的误解和错误。本文将详细介绍如何在AutoCAD机械版中标注焊接符号，涵盖从基础操作到高级技巧的全面内容，旨在帮助读者高效、准确地完成焊接符号的标注工作。

AUTOCAD机械版如何标注焊接符号

AutoCAD机械版是一款功能强大的设计软件，广泛应用于机械设计和制造领域。其中，标注焊接符号是其核心功能之一。本文将详细指导读者如何在AutoCAD机械版中标注焊接符号，确保焊接要求清晰明了。

一、进入焊接符号标注功能

首先，打开AutoCAD机械版软件，确保工作空间设置为“机械”环境。接下来，按照以下步骤进入焊接符号标注功能：

1. 进入“常用”选项卡：在AutoCAD界面的顶部，找到并点击“常用”选项卡。

2. 找到“注释”面板：在“常用”选项卡中，寻找“注释”面板。这一面板包含多种注释工具，用于添加文本、符号等。

3. 点击“符号”下拉按钮：在“注释”面板中，找到并点击“符号”下拉按钮。这一按钮提供了多种符号选择，包括焊接符号。

4. 选择“焊接符号”按钮：在下拉菜单中，选择“焊接符号”按钮。此时，AutoCAD将切换到焊接符号标注模式。

二、创建焊接符号

在进入焊接符号标注模式后，可以按照以下步骤创建焊接符号：

1. 选择需要创建焊接符号的对象：首先，使用选择工具选中需要标注焊接符号的对象。这通常是两个需要焊接在一起的零件或部件。

2. 指定引线的起点：接着，在需要标注焊接符号的位置，指定引线的起点。引线用于连接焊接符号和焊接位置，使标注更加明确。

3. 指定焊接符号放置的位置：然后，指定焊接符号的具体放置位置。确保焊接符号清晰且易于识别，不会与其他标注混淆。

4. 在弹出的对话框中指定焊接类型、尺寸等参数：此时，AutoCAD将弹出一个对话框，要求输入焊接的具体参数。这些参数包括焊接类型（如角焊、对接焊等）、焊接尺寸（如焊脚高度、焊缝长度等）、焊接材料等。根据设计要求，仔细填写这些参数。

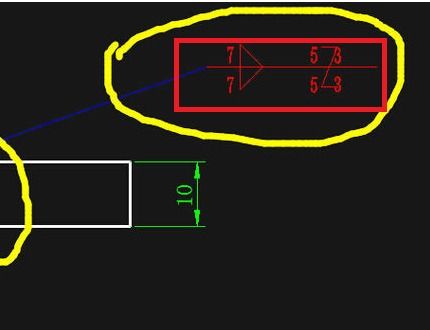

5. 确认并完成焊接符号的创建：填写完参数后，点击确认按钮，AutoCAD将自动生成焊接符号。此时，焊接符号已正确标注在图纸上。

三、使用命令标注焊接符号

除了通过图形界面创建焊接符号外，AutoCAD机械版还提供了命令行方式。可以通过输入命令“AMWELDSYM”来快速标注焊接符号。具体步骤如下：

1. 输入命令“AMWELDSYM”：在AutoCAD命令行中输入“AMWELDSYM”，然后按回车键。

2. 按提示选择对象：AutoCAD将提示选择需要标注焊接符号的对象。使用选择工具选中对象后，按回车键确认。

3. 指定焊接符号的位置和参数：根据命令行提示，依次指定焊接符号的位置、焊接类型、尺寸等参数。

4. 完成焊接符号的标注：所有参数输入完毕后，AutoCAD将自动生成焊接符号，并标注在指定位置。

四、提高标注效率的技巧

为了提高焊接符号标注的效率，以下是一些实用的技巧和建议：

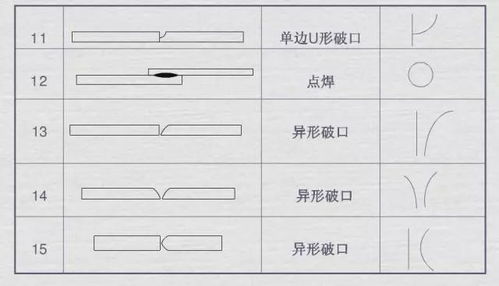

1. 熟悉常用焊接符号：掌握常用焊接符号的含义和用法，可以更快地选择正确的符号进行标注。

2. 利用模板和样式：创建并保存常用的焊接符号模板和样式，可以在需要时快速调用，节省时间。

3. 使用块和属性：将常用的焊接符号创建为块，并添加属性。这样，每次插入块时，只需修改属性即可快速生成不同的焊接符号。

4. 设置快捷键：为常用的焊接符号标注命令设置快捷键，可以更快地访问这些命令，提高标注速度。

5. 保持标注风格一致：在项目中保持焊接符号标注风格的一致性，可以提高图纸的可读性和专业性。

五、注意事项

在进行焊接符号标注时，还需注意以下几点：

1. 准确性：确保焊接符号的标注准确无误，避免生产过程中的误解和错误。

2. 清晰性：焊接符号应清晰易读，避免与其他标注混淆。可以使用不同的颜色、线型和字体来区分焊接符号和其他标注。

3. 完整性：标注焊接符号时，应包括所有必要的参数和信息，以确保焊接过程符合设计要求。

4. 合规性：遵循相关的行业标准和规范进行焊接符号的标注，以确保图纸的合规性和可互操作性。

六、总结

通过以上步骤和技巧，读者可以熟练地在AutoCAD机械版中标注焊接符号。这些标注不仅能够帮助设计人员
