SolidWorks中零件的高效装配方法

SolidWorks零件装配详解

在SolidWorks中，零件装配是设计过程中的一个重要环节。通过装配功能，我们可以将多个独立的零件组合成一个完整的装配体，从而进行整体的分析、模拟和展示。下面将详细介绍如何在SolidWorks中进行零件装配。

一、准备工作

在进行零件装配之前，我们需要确保已经完成了所有需要装配的零件的设计，并且这些零件已经保存在SolidWorks的文件系统中。同时，为了方便后续的装配工作，建议给每个零件文件起一个清晰、易记的名字，并在保存时选择一个合理的文件夹结构。

二、打开装配体文件

1. 首先，我们需要打开一个新的装配体文件。在SolidWorks界面中，点击“文件”菜单，然后选择“新建”下的“装配体”选项。

2. 在弹出的“新建装配体”对话框中，我们可以选择模板、设置装配体的单位等信息。一般情况下，直接使用默认设置即可。点击“确定”按钮后，SolidWorks会打开一个新的装配体编辑环境。

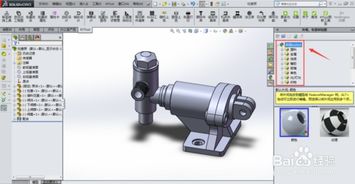

三、插入零件

1. 在装配体编辑环境中，点击工具栏上的“插入零部件”按钮（通常是一个带有齿轮和箭头的图标）。

2. 在弹出的“打开”对话框中，浏览到保存零件文件的文件夹，选中要插入的零件文件，然后点击“打开”按钮。

3. 此时，SolidWorks会将选中的零件插入到装配体中，并显示一个移动的箭头和旋转的圆球，以便我们调整零件的位置和方向。

四、调整零件位置和方向

1. 使用移动箭头，我们可以将零件在装配体中进行平移。点击箭头并拖动鼠标，零件会随之移动。

2. 使用旋转圆球，我们可以将零件进行旋转。点击圆球并拖动鼠标，零件会绕圆球中心进行旋转。

3. 为了更精确地调整零件的位置和方向，我们可以使用“配合”功能。点击工具栏上的“配合”按钮（通常是一个带有三个小球的图标），然后在装配体中选择要配合的两个零件。在弹出的“配合”对话框中，我们可以选择配合的类型（如重合、平行、垂直、距离等），并设置配合的参数。

五、添加配合关系

在装配体中，零件之间通常存在各种配合关系，如重合、平行、垂直、距离等。通过添加配合关系，我们可以确保零件在装配体中保持正确的位置和方向。

1. 选择要配合的两个零件的面、边线或顶点。

2. 在弹出的“配合”对话框中，选择合适的配合类型。例如，如果我们希望两个零件的面重合，就选择“重合”配合。

3. 设置配合的参数。例如，对于“重合”配合，通常不需要设置额外的参数。但对于“距离”配合，我们需要设置两个零件之间的距离值。

4. 点击“确定”按钮，SolidWorks会自动添加配合关系，并调整零件的位置和方向以满足配合要求。

六、使用智能配合

智能配合是SolidWorks中一个非常实用的功能，它可以根据我们选择的零件特征和配合意图，自动推荐合适的配合类型。

1. 在装配体中选择要配合的两个零件的特征（如面、边线等）。

2. 右键点击其中一个特征，在弹出的快捷菜单中选择“智能配合”选项。

3. 此时，SolidWorks会根据选择的特征和配合意图，自动推荐一个或多个合适的配合类型。我们可以在弹出的对话框中选择一个合适的配合类型，并设置必要的参数。

4. 点击“确定”按钮，SolidWorks会自动添加配合关系。

七、检查干涉和碰撞

在装配体中，零件之间可能存在干涉或碰撞的情况。为了确保装配体的正确性，我们需要使用SolidWorks的干涉检查功能来检查零件之间的干涉情况。

1. 在装配体编辑环境中，点击工具栏上的“评估”选项卡。

2. 在评估选项卡中，点击“干涉检查”按钮（通常是一个带有红色叉号的图标）。

3. 在弹出的“干涉检查”对话框中，我们可以设置检查的范围（如整个装配体、选定的零件等）和干涉的容差。

4. 点击“计算”按钮，SolidWorks会开始计算零件之间的干涉情况。计算完成后，我们可以在对话框中查看干涉的结果。

5. 如果存在干涉情况，我们可以在装配体中选中干涉的零件，并查看干涉的具体位置和大小。然后，我们可以根据需要对零件的位置、方向或形状进行调整，以消除干涉。

八、保存装配体

完成零件装配后，我们需要保存装配体文件。在SolidWorks界面中，点击“文件”菜单，然后选择“保存”或“另存为”选项。在弹出的对话框中，选择保存的位置和文件名，然后点击“保存”按钮。建议将装配体文件保存在一个专门的文件夹中，以便于后续的管理和查找。

九、总结

通过以上步骤，我们可以在SolidWorks中完成零件的装配工作。在装配过程中，我们需要注意零件的位置和方向、配合关系的正确性、干涉和碰撞的检查等方面。同时，我们还可以利用SolidWorks提供的各种工具和功能来优化装配过程和提高装配效率。例如，我们可以使用“零部件阵列”功能来快速创建多个相同的零件；使用“爆炸视图”功能来展示装配体的内部结构；使用“动画”功能来模拟装配体的运动过程等。希望这篇文章能够对您在SolidWorks中进行零件装配有所帮助。
