打造专业级SolidWorks工程图模板：全面制作教程

在制造业和设计领域，SolidWorks作为一款强大的三维计算机辅助设计（CAD）软件，广泛应用于产品设计、仿真、工程图制作等多个环节。其中，工程图模板的制作是SolidWorks使用中不可或缺的一部分，它能够大大提高设计效率，确保图纸的一致性和专业性。本文将详细介绍SolidWorks工程图模板的制作教程，帮助用户从零开始，创建一个符合自身需求的工程图模板。

一、准备工作

在制作工程图模板之前，首先需要确保已经安装了SolidWorks软件，并熟悉其基本操作。此外，还需要准备一些必要的资料，如公司或团队的图纸标准、标题栏内容、图框尺寸等。这些资料将作为制作模板的依据。

二、创建新图纸格式

1. 打开SolidWorks并新建图纸：

打开SolidWorks软件后，选择“文件”>“新建”>“图纸”。在弹出的对话框中，可以选择一个现有的图纸格式作为基础，但更常见的是选择“空白”来从头开始创建。

2. 设置图纸属性：

在图纸环境中，右键点击图纸空白处，选择“图纸属性”。在这里，可以设置图纸的尺寸（如A4、A3等）、比例、标题栏位置等。确保这些设置符合公司的图纸标准。

3. 绘制图框：

使用SolidWorks的绘图工具（如直线、矩形等），根据图纸尺寸绘制图框。图框通常包括内框和外框，内框用于放置视图，外框则包含标题栏和其他标注信息。

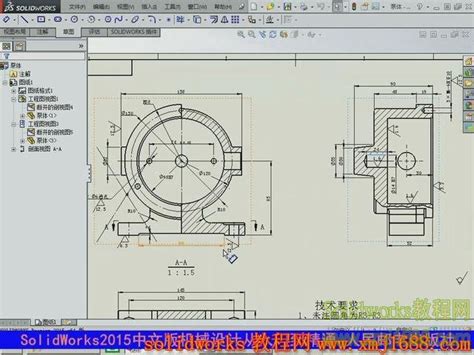

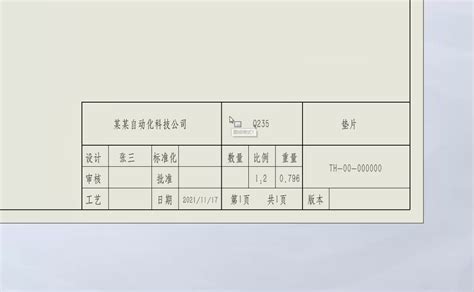

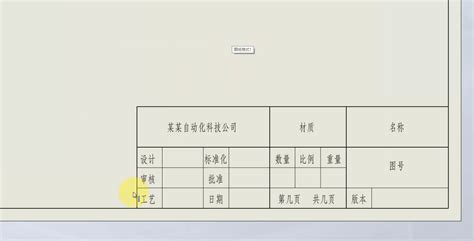

4. 添加标题栏：

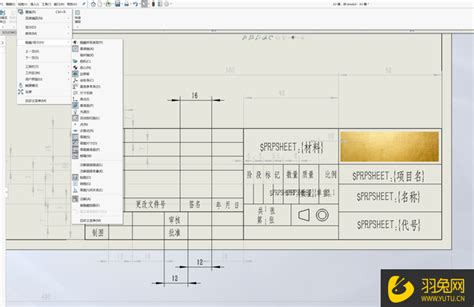

标题栏是工程图中最重要的部分之一，用于显示图纸的基本信息，如项目名称、图纸编号、设计者、日期等。可以使用SolidWorks的文字工具或表格工具来创建标题栏。创建后，可以在“图纸属性”中关联这些文字或表格单元格到图纸的属性，以便在生成新图纸时自动填充。

三、定制图层和视图样式

1. 设置图层：

为了管理图纸中的不同元素（如视图、标注、注释等），可以使用SolidWorks的图层功能。通过“工具”>“选项”>“系统选项”>“图层”，可以创建和管理图层。为每个元素分配一个合适的图层，有助于在后续编辑和修改时提高效率。

2. 定义视图样式：

视图样式决定了图纸中视图的显示效果，包括线条颜色、线宽、隐藏线处理等。通过“工具”>“选项”>“文档属性”>“出详图”，可以设置默认的视图样式。此外，还可以为不同类型的视图（如正视图、俯视图等）定义不同的样式。

四、添加和配置标注样式

1. 创建标注样式：

标注是工程图中用于解释视图的重要元素，包括尺寸标注、形位公差、表面粗糙度等。通过“工具”>“选项”>“文档属性”>“标注”，可以创建和配置标注样式。在这里，可以设置标注的文字样式、箭头样式、尺寸线样式等。

2. 应用标注样式：

在图纸中，选择需要标注的视图或元素，然后使用相应的标注工具（如智能尺寸、形位公差等）进行标注。在标注时，可以选择之前定义的标注样式，以确保标注的一致性和专业性。

五、保存和分享模板

1. 保存图纸格式：

完成图纸格式的设计后，通过“文件”>“保存图纸格式”来保存模板。在弹出的对话框中，为模板选择一个合适的名称和存储位置。这样，以后在创建新图纸时，就可以选择这个模板作为起点。

2. 分享模板：

为了确保团队成员都能使用统一的图纸模板，可以将模板文件分享给团队中的其他成员。这可以通过电子邮件、公司内部的文件服务器或云存储等方式实现。此外，还可以将模板文件设置为SolidWorks的默认图纸格式，以便在每次创建新图纸时自动应用。

六、优化和迭代

1. 收集反馈：

在团队中使用新创建的图纸模板后，可能会收到一些反馈和建议。这些反馈可能涉及图纸的布局、标题栏的内容、标注的样式等方面。

2. 优化模板：

根据收集到的反馈，对模板进行优化和迭代。这可能包括调整图框的尺寸、修改标题栏的内容、更新标注样式等。

3. 持续更新：

随着公司标准的更新或SolidWorks软件的升级，可能需要定期更新图纸模板。因此，建议将模板文件保存在一个易于访问和管理的位置，并定期进行备份和更新。

七、总结

SolidWorks工程图模板的制作是一个涉及多个步骤和细节的过程。通过仔细规划和设计，可以创建一个符合自身需求的模板，从而提高设计效率，确保图纸的一致性和专业性。本文详细介绍了从准备工作到优化迭代的整个过程，希望能够帮助用户快速掌握SolidWorks工程图模板的制作技巧。在未来的工作中，不断实践和优化模板设计，将进一步提升设计质量和团队协作效率。
