打造专属SolidWorks工程图模板：一步步教你新建

SolidWorks怎么新建工程图模板

在SolidWorks中，工程图模板是设计流程中不可或缺的一部分。通过创建和使用自定义的工程图模板，设计师可以显著提高绘图效率，并确保图纸的一致性和专业性。以下是创建SolidWorks工程图模板的详细步骤，帮助你轻松掌握这一技能。

一、准备工作

1. 启动SolidWorks：

首先，确保你已经安装了SolidWorks软件，并启动程序。

2. 新建工程图文件：

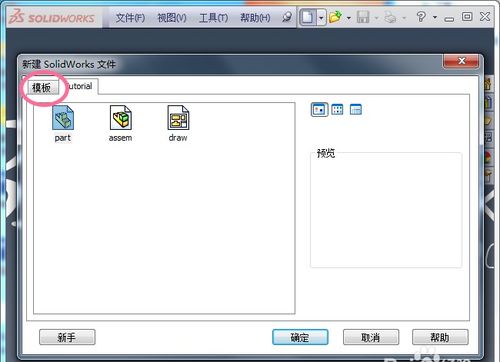

点击“文件”菜单，选择“新建”，然后在弹出的对话框中选择“工程图”作为文件类型。选择一个与你要创建的模板相对应的图纸大小（如A4、A3等），并点击“确定”。

二、设置图纸格式

1. 图纸属性设置：

在新建的工程图文件中，右键点击图纸空白区域，选择“属性”。在弹出的对话框中，你可以设置图纸的标题、比例、图纸格式等属性。确保这些设置符合你的标准或公司的要求。

2. 添加标题栏：

点击工具栏中的“注解”选项卡，然后选择“标题栏”。在弹出的对话框中，你可以选择SolidWorks自带的标题栏样式，或者点击“浏览”按钮，加载你自定义的标题栏文件（通常是DWG或DXF格式）。

如果你需要创建自定义的标题栏，可以先在CAD软件中绘制好标题栏，然后保存为DWG或DXF文件。在SolidWorks中加载这个文件后，你可以通过拖动和调整标题栏中的文字框和线条，使其符合你的需求。

3. 添加其他必要信息：

根据需要，你可以在图纸上添加其他必要的信息，如公司名称、图号、日期等。这些信息可以通过文本注解或表格来实现。

三、配置图纸模板

1. 设置图层：

为了确保图纸的清晰和易于管理，你可以为不同的元素（如标题栏、尺寸标注、注释等）设置不同的图层。在SolidWorks中，你可以通过“图层”管理器来实现这一点。

2. 保存为模板文件：

完成图纸格式和内容的设置后，你需要将文件保存为模板文件。点击“文件”菜单，选择“另存为”，然后在弹出的对话框中选择保存类型为“工程图模板（.drwdot）”。为你的模板文件命名，并选择一个合适的保存位置。

四、配置SolidWorks以使用新模板

1. 设置默认模板：

如果你希望新创建的工程图文件自动使用你刚创建的模板，你可以通过SolidWorks的系统选项来设置。点击“工具”菜单，选择“选项”，然后在弹出的对话框中选择“系统选项”下的“文件位置”。在“工程图模板”字段中，点击“浏览”按钮，选择你刚才保存的模板文件作为默认模板。

2. 验证模板设置：

为了验证你的模板设置是否正确，你可以尝试新建一个工程图文件，并检查它是否使用了你的自定义模板。如果一切正常，你应该会看到与你设置的模板完全一致的图纸格式和内容。

五、自定义标题栏和图纸格式的高级技巧

1. 使用宏和API：

对于需要更高级自定义的用户，SolidWorks提供了宏和API（应用程序编程接口）来进一步定制图纸格式和标题栏。通过编写宏或API脚本，你可以实现更复杂的逻辑和自动化任务，如自动填写标题栏中的信息、生成图纸编号等。

2. 利用SolidWorks Toolbox：

SolidWorks Toolbox是一个包含各种实用工具和模板的资源库。你可以从Toolbox中下载和使用现有的图纸模板和标题栏样式，也可以将你自己的模板和样式上传到Toolbox中，以便在团队中共享和使用。

3. 创建符号库：

如果你经常在图纸中使用特定的符号或标注样式，你可以考虑创建一个符号库来存储这些元素。这样，当你需要在图纸中添加这些元素时，只需从符号库中选择即可，无需每次都重新绘制。

4. 与PDM/PLM系统集成：

如果你的公司使用了产品数据管理（PDM）或产品生命周期管理（PLM）系统来管理产品设计数据，你可以考虑将SolidWorks与这些系统集成起来。这样，你可以直接在SolidWorks中访问和更新PDM/PLM系统中的图纸模板和标题栏样式，从而进一步提高工作效率和协同设计能力。

六、结论

通过创建和使用自定义的工程图模板，你可以显著提高SolidWorks中的绘图效率，并确保图纸的一致性和专业性。本文详细介绍了创建SolidWorks工程图模板的步骤和技巧，包括准备工作、设置图纸格式、配置图纸模板、配置SolidWorks以使用新模板以及自定义标题栏和图纸格式的高级技巧。希望这些内容能够帮助你更好地掌握SolidWorks工程图模板的创建和使用方法。
