打造专属SolidWorks工程图模板的绝妙指南

在SolidWorks中，制作自己的工程图模板是一项非常实用的技能。这不仅能提高设计效率，还能确保图纸的一致性和规范性。以下是一个详细的步骤指南，帮助你学习如何在SolidWorks中制作自己的工程图模板。

首先，打开SolidWorks软件，点击左上角的“文件”按钮，选择“新建”。在新建对话框中，你会看到各种模板样式。选择你需要的模板样式，例如“gb_a3”，这表示你将创建一个A3幅面的工程图纸。点击“确认”后，新的工程图文件将被创建。

接下来，你需要编辑图纸格式。右键点击设计树中的“图纸1”，然后选择“编辑图纸格式”。现在，你进入了图纸格式的编辑模式。在这个模式下，你可以使用草图工具、注释工具等编辑和绘制模板内容。

在绘制模板的过程中，你可能需要定义一些固定的几何关系。比如，你可以将左下角固定为坐标“0,00”。这可以通过点击左边栏的“添加几何关系”下的“固定”来实现。然后，你可以继续使用绘图工具绘制你需要的工程图模板。

在模板绘制完成后，你可能想要隐藏一些不需要显示的线条。这可以通过选中所有线条，然后右键点击，选择“隐藏”来完成。

接下来，你可以进入“注解”面板，使用“注释工具”为图纸添加注释。这些注释可能包括公司名称、地址、图纸标题、比例尺等。在添加注释时，你可以利用SolidWorks的文本链接功能，将文本链接到自定义属性。这样，当你更改自定义属性时，链接的文本也会自动更新。

完成注释后，点击右上角的“退出编辑模式”按钮，退出图纸格式的编辑。现在，你可以看到图纸格式已经按照你的要求设置好了。

接下来，你可以点击上方的“工具”栏，进行一些额外的设置。在工具菜单中，选择“选项”，你可以修改文档属性、尺寸等设置。这些设置将应用到你的工程图模板中，确保图纸的一致性和规范性。

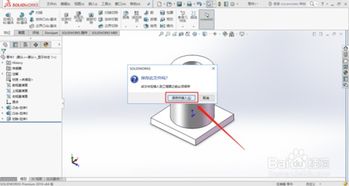

全部设置完成后，你需要保存你的工程图模板。点击“文件”-“另存为”，选择“工程图模板”，然后输入文件名进行保存。现在，你已经成功创建了一个自己的工程图模板。

此外，制作工程图模板时，还可以考虑一些高级设置，如自定义属性文件的运用。自定义属性文件可以包含各种常用的图纸信息，如材料、重量、制造日期等。通过将这些信息存储在自定义属性文件中，你可以在创建工程图时快速调用这些信息，提高设计效率。

为了创建自定义属性文件，你可以点击“文件”-“属性”，然后在弹出的对话框中选择“自定义属性”。在这里，你可以添加、编辑和删除自定义属性。完成编辑后，保存并关闭对话框。现在，这些自定义属性已经存储在你的工程图模板中了。

当你使用自己创建的工程图模板时，你可以通过点击“文件”-“从零件/装配体制作工程图”来生成工程图。在这个过程中，SolidWorks会自动填充你预先定义的图纸视图和注释，大大提高设计效率。

除了上述基本步骤外，还有一些其他的技巧和注意事项可以帮助你更好地制作工程图模板。

1. 图纸格式的设置要统一：确保所有图纸都具有相同的格式和布局，包括标题栏、比例尺、图框等。这有助于确保图纸的一致性和可读性。

2. 注释的添加要规范：注释应清晰、准确、简洁。避免使用模糊或含糊不清的词语和符号。此外，注释的位置和大小也要统一，以确保图纸的整洁和美观。

3. 自定义属性的运用要灵活：自定义属性可以大大提高设计效率，但也要灵活运用。不要将所有信息都存储在自定义属性文件中，而是要根据实际需要选择适当的属性进行存储和调用。

4. 备份和恢复设置：在制作工程图模板时，随时备份你的设置。这样，当你遇到问题时或需要恢复原有设置时，可以轻松地完成操作。

此外，还有一些高级功能可以帮助你进一步优化工程图模板的制作过程。例如，你可以使用SolidWorks的系列零件设计表功能来创建多个具有相同或相似结构的零件模板。这样，当你需要创建多个类似零件的工程图时，只需修改一些关键参数即可快速生成所需的图纸。

另外，SolidWorks还支持与其他软件的集成和协作。例如，你可以将SolidWorks的工程图模板导出为其他格式（如DWG、DXF等），以便与其他CAD软件或BIM软件进行数据交换和共享。这有助于实现设计数据的无缝衔接和协同设计。

总的来说，制作自己的工程图模板是SolidWorks设计过程中非常重要的一步。通过制作和使用自己的模板，你可以大大提高设计效率和质量，并确保图纸的一致性和规范性。希望这篇详细的步骤指南能够帮助你更好地掌握这一技能，并在实际工作中取得更好的成果。
